Прибор безопасности ОГМ240-40.03

Применяется на башенном кране КБ-586 с балочной стрелой производства Нязепетровского краностроительного завода.

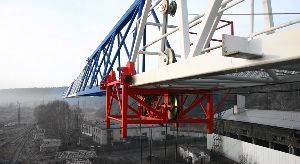

КБ-586


Комплект поставки прибора ОГМ240-40.03
Основной комплект поставки
Блок индикации БИ04.42-01
Предназначен для работы в качестве центрального управляющего и вычислительного блока прибора безопасности. Используется для ввода режимов работы прибора и вывода информации о работе крана, а также управления сигналами блокировки.
Блок входов и нагрузок БВН2.2
Предназначен для обработки и передачи в блок индикации сигналов c электрической схемы крана. Обеспечивает коммутацию сигналов управления приводами грузовой лебёдки, изменения вылета и поворота стрелы.
Датчик скорости ветра ДСВ1.13
Предназначен для измерения скорости ветрового потока.
Измеренное значение скорости ветра используется блоком индикации для отключения механизмов крана при опасных ветровых порывах.
Датчик угла поворота ДПМ20.3-12.01
Предназначен для измерения угла поворота (азимута) стрелы.
Датчик угла поворота ДПМ20.3-12.02
Предназначен для измерения вылета грузовой тележки (каретки).
Датчик угла поворота ДПМ20.8-12.03
Предназначен для измерения высоты подъема крюка.

Датчик усилия ДС1000К.112-Ц110
Предназначен для измерения усилия в грузовом канате. Основываясь на измеренных значениях, блок индикации рассчитывает массу поднимаемого груза.

Комплект соединительных жгутов
Жгут 219-04 РИВП.453766.219-04
Жгут 313М РИВП.453766.313
Жгут 245-12М РИВП.453766.245-12
Жгут 244-10М РИВП.453766.244-10 — 2 шт.
Жгут 244-12М РИВП.453766.244-12 — 2 шт.
Жгут 244-30М РИВП.453766.244-30
Жгут 311-0,5М РИВП.453766.311-0,5 — 2 шт.
Жгут 311-4М РИВП.453766.311-04
Жгут 312-0,5М РИВП.453766.312-0,5
Жгут 310-4М РИВП.453766.310-4
