Блок входов и нагрузок БВН2.2

Основные особенности
  • коммутация до 13 цепей напряжением до 380 В («сухие контакты»)
  • 3 дискретных входа с рабочим напряжением до 540 В
  • питание от сети переменного тока напряжением 220 В
  • индикатор состояния выходных цепей

Предназначен для коммутации активных и индуктивных нагрузок, а также для обработки дискретных входных сигналов в системах управления и безопасности строительно-дорожной техники.

Применяется в составе приборов безопасности башенных кранов для управления электромагнитными пускателями (контакторами) и обработки состояния концевых выключателей.

Основные технические данные

Параметр Значение
Количество дискретных входов (2 состояния) 3
Диапазон переменного и постоянного напряжений для дискретных входов, В от 150 до 540
Количество силовых выходов 13
Максимально допустимый ток силовых выходов, А 2
Максимально допустимое напряжение силовых выходов, В
  • переменное
    380
    • постоянное
      220
      Интерфейс связи
      • с датчиками
        RBus
        • с блоком индикации
          RS-485
          Электрические соединения
          • питание, входы и выходы
            винтовые зажимы
            • линии связи RBus и RS-485
              вилка AMP 963215-1
              Напряжение питания, В ~220±10%
              Потребляемый ток, А, не более 0,2
              Диапазон температур, °С
              • рабочих
                от минус 40 до +55
                • предельных
                  от минус 50 до +65
                  Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP54
                  Допустимые вибрационные нагрузки
                  • максимальное ускорение, м/с2
                    50
                    • в диапазоне частот, Гц
                      от 50 до 200
                      Допустимые ударные нагрузки, м/с2, не более 100
                      Габаритные размеры, мм, не более 263 × 168 × 91
                      Масса, кг, не более 2

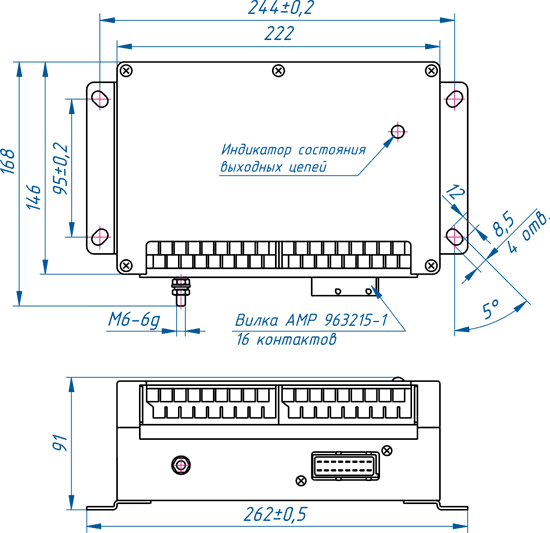

                      Габаритные и присоединительные размеры

                      Габаритные и присоединительные размеры БВН2.2
