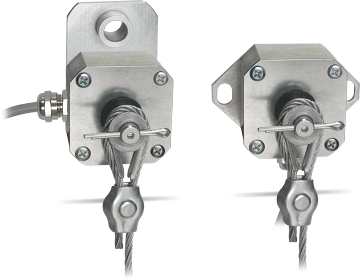

Ограничители высоты подъема серии ВМ

Основные особенности
  • срабатывание при любом направлении приложения усилия к рычагу выключателя
  • герметичная конструкция
  • широкий диапазон рабочих температур
  • бесконтактная электронная схема
  • работа в бортовых сетях с напряжением 12 и 24 В
  • светодиодный индикатор состояния выхода
  • защита от неправильной полярности питающего напряжения и коротких замыканий

Концевые выключатели серии ВМ предназначены для ограничения высоты подъема крюковой подвески грузоподъемных машин.

Выпускаемые модификации

    ВМ   1 . 20 В   2   0   5   З
Наименование:
выключатель механический
                                                    Индекс спецификации заказчика
Конструктивное исполнение:
1 — кронштейн (подвижный)
2 — шасси (неподвижный)
                                                    Электрическое подключение:
1 — 2-х проводный кабель без разъема
2 — 3-х проводный кабель без разъема
3 — 4-х проводный кабель без разъема
4 — кабель с 2-х контактным разъемом AMP
5 — кабель с 3-х контактным разъемом AMP
6 — кабель с 4-х контактным разъемом AMP
Усилие срабатывания, Н
Тип выхода:
T — токовый (сопротивление)
В — верхний ключ на плюс (PNP)
Н — нижний ключ на минус (NPN)
K — открытые контакты

                                                    Световая индикация:
0 — без индикации
С — светодиодный индикатор
Структура выхода
0 — токовый
1 — замыкающий
2 — размыкающий
3 — переключающий


Выключатели комплектуются контрольным грузом. В стандартной поставке контрольный груз рассчитан на диаметр грузового каната до 22 мм.

По заказу контрольные грузы изготавливаются под другие диаметры каната.

Для серийных поставок возможно поставка концевых выключателей без контрольного груза, а также с другим усилием срабатывания.

Обозначение при заказе: Контрольный груз РИВП.305651.015.

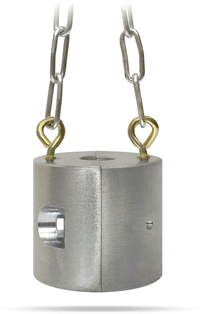

Груз концевого выключателя ВМ

Основные технические данные

Параметр Значение
Усилие срабатывания, Н 20
Диапазон рабочих напряжений, В от 10 до 32
Тип нагрузки любой
Максимальный ток нагрузки, мА 400
Падение напряжения на открытом ключе, В, не более 2,2
Потребляемый ток, мА, не более
  • при напряжении питания 16 В
    16
    • при напряжении питания 32 В
      45
      Диапазон температур, °С
      • рабочих
        от минус 40 до +55
        • предельных
          от минус 60 до +65
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
          Срок службы, переключений, не менее 5×105
          Допустимые вибрационные нагрузки
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры (без учета элементов крепления), мм, не более 54 × 54 × 59
              Масса, кг, не более 0,6
              Параметры контрольного груза
              Диаметр грузового каната, мм до 22
              Масса, кг 3,5
              Габаритные размеры (высота × диаметр) без учета элементов крепления, мм, не более 80 × 85

              Габаритные и присоединительные размеры выключателей

              ВМ1 (на кронштейне)   ВМ2 (на шасси)

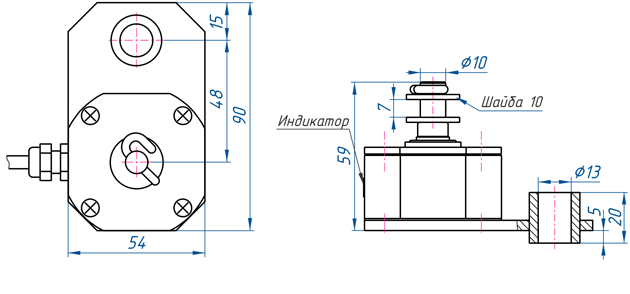

              Габаритный чертеж выключателей серии ВМ1

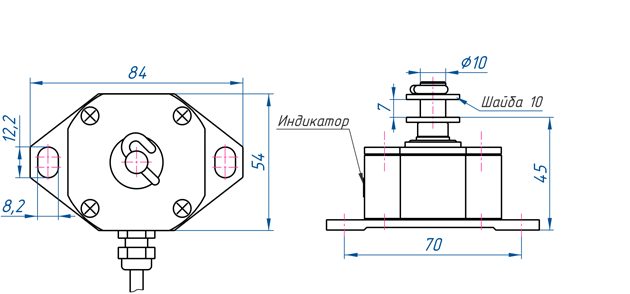

              Габаритный чертеж выключателей серии ВМ2

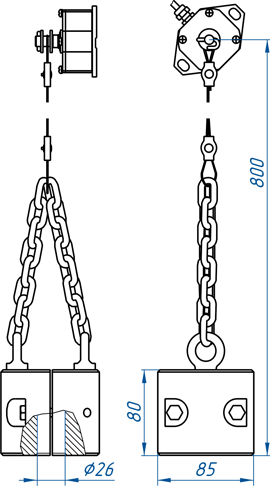

              Габаритные размеры контрольного груза

              Техническое описание выключателей серии ВМ
              PDF, 635 КБ
