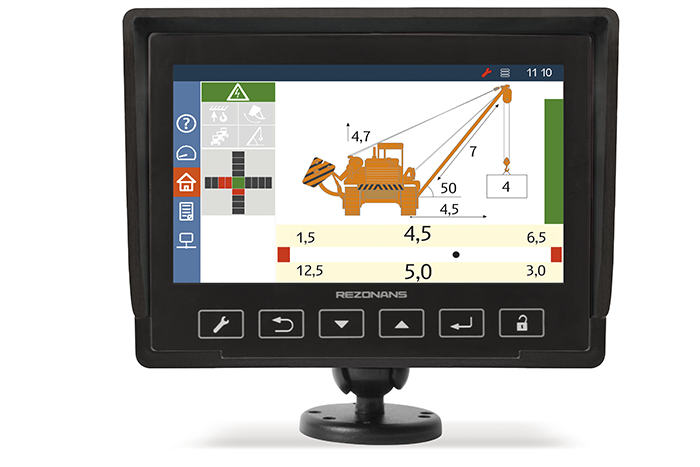

Прибор безопасности АЗК110

Основные особенности
  • удобное представление информации с отображением всех основных параметров на дисплее
  • эргономичный блок индикации
  • удобное считывание регистратора параметров с помощью USB
  • полная информация о перегрузках
  • регистратор параметров с часами реального времени
  • простота установки и замены датчиков
  • подключение блоков и датчиков отдельными соединительными жгутами, с использованием герметичных разъёмов AMP

Назначение

Предназначен для защиты трубоукладчика от перегрузок и опрокидывания при подъеме груза, для измерения и отображения информации о фактической массе поднимаемого груза и предельной грузоподъемности, о степени загрузки трубоукладчика и величине вылета, угле наклона стрелы и высоте подъема ее оголовка, углах продольного и поперечного наклонов базового трактора.

Применяемость

Устанавливается на кранах-трубоукладчиках различной грузоподъемности с механическим или гидравлическим приводом стрелы на гусеничном или пневмоколесном ходу.
Для различных моделей трубоукладчиков выпускаются соответствующие модификации прибора.

Выпускается на основании разрешения на изготовление (применение) №РРС 56 00178 Ростехнадзора и полностью соответствует требованиям «Правил устройства и безопасной эксплуатации кранов-трубоукладчиков» ПБ 10-157-97 (с учетом изм. №1 ПБИ 10-371 (157)-00).

Выполняемые функции

С учетом реальных условий эксплуатации на промышленных тракторах АЗК110 имеет:

  • прочные герметичные корпуса всех блоков и датчиков, обеспечивающие степень защиты от внешних воздействующих факторов IP54 по ГОСТ 14254-96;
  • повышенную устойчивость всех составных частей и соединительных жгутов к воздействию моющих средств, топлива и масла;
  • «тракторное» исполнение соединительных жгутов, включая применение металлорукавов;
  • повышенную устойчивость к воздействию вибрационных и ударных нагрузок;
  • защиту от перенапряжений в бортовой сети и от переполюсовки питающего напряжения, защиту всех выходов от короткого замыкания нагрузки.

Описание прибора АЗК110 для кранов-трубоукладчиков
PDF, 1,5 МБ
