Блок индикации БИ04.42

Основные особенности
  • графический ЖК-дисплей с разрешением 202×32
  • питание от сети переменного тока напряжением 220 В
  • одновременное отображение информационных сообщений и рабочих параметров
  • наглядный и удобный ввод грузовых характеристик, параметров координатной защиты и крана
  • считывание данных регистратора и загрузка в блок индикации параметров крана с помощью SD-карты
Исполнение: БИ04.42-01БИ04.42

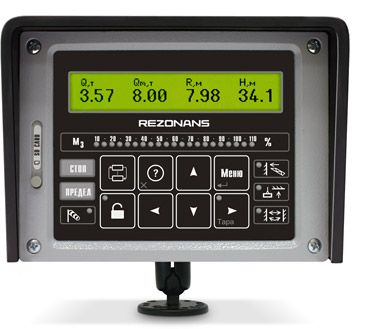

БИ04.40 с креплением на кронштейне

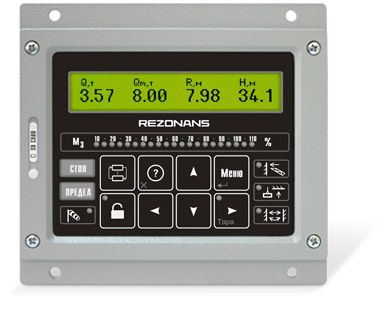

БИ04.40 встраиваемого исполнения

Основные технические данные

Параметр Значение
Элементы индикации
  • дисплей
    ЖК, графический (202×32)
    • световые табло
      2 (желтое, красное)
      • светодиодные индикаторы
        27
        Звуковая сигнализация динамический излучатель на задней стенке
        Интерфейсы связи RBus, RS-485
        Электрические соединения
        • питание
          вилка FQ14-2TJ
          • линия связи RBus
            вилка AMP Superseal 1,5 (4 контакта)
            • линия связи RS-485
              вилка FQ14-4TJ
              • считывание регистратора параметров
                разъем Secure Digital
                Напряжение питания, В ~220±10%
                Потребляемый ток, А, не более 0,2
                Диапазон температур, °C
                • рабочих
                  от минус 40 до +55
                  • предельных
                    от минус 50 до +65
                    Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                    Допустимые вибрационные нагрузки, не более
                    • максимальное ускорение, м/с2
                      50
                      • в диапазоне частот, Гц
                        от 50 до 200
                        Допустимые ударные нагрузки, м/с2, не более 100
                        Габаритные размеры (без элементов крепления), мм, не более
                        • модификация БИ04.42
                          175 × 160 × 96
                          • модификация БИ04.42-01
                            175 × 125 × 96
                            Масса, кг, не более
                            • модификация БИ04.42
                              1,0
                              • модификация БИ04.42-01
                                1,8
