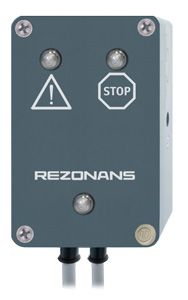

Ограничитель предельной грузоподъемности ОПГ11

Основные особенности
  • возможность настройки порога срабатывания непосредственно на подъемнике
  • определение загрузки каждой люльки подъемника в отдельности
  • два силовых выхода («сухие контакты») для формирования блокировки механизмов подъемника
  • цифровой интерфейс для интеграции в систему управления

Назначение

Предназначен для установки на подъемники (вышки) и краны-манипуляторы и формирует электрические сигналы блокировки механизмов подъемника при его перегрузке, а также световую и звуковой сигнализацию о перегрузке подъемника.

Соответствует требованиям правил устройства и безопасной эксплуатации подъёмников ПБ 10-611-03 и кранов-манипуляторов ПБ 10-257-98.

Выполняемые функции

  • включение звукового или светового сигнала подъёмника, при его загрузке в диапазоне 100–110% относительно установленного порога срабатывания;
  • включение звукового или светового сигнала подъёмника и отключение его гидроподъемного механизма, при загрузке подъёмника более 2 сек. свыше 110% относительно установленного порога срабатывания.

Ограничитель выполнен в виде набора унифицированных датчиков и блока управления, определяющих его модификацию и исполнение для различных подъёмников.

Выпускаемые модификации

Модификация Тип ГПМ Описание
ОПГ11-04 Подъемники с одной люлькой (типа АГП-18, АГП-22 и др.) Измерение нагрузки на подъемник осуществляется с помощью датчиков растяжения (усилия), устанавливаемых в элементах конструкции люлек.
ОПГ11-05 Подъемники с двумя люльками (типа ПБСКМ-1 и др.)
ОПГ11-06 Подъемники с одной люлькой серии АГП и др. Нагрузка на подъемник измеряется с помощью датчиков усилия балочного типа, устанавливаемых между люлькой и верхней частью стрелы подъемника.
ОПГ11-07 Подъемники с двумя люльками (например, ВС-22 и др.)
ОПГ11-08 Краны-манипуляторы В состав ограничителя входит датчик давления, устанавливаемый в поршневую полость гидроцилиндра или в отвод.
ОПГ11-09 Все типы подъемников Ограничитель комплектуется силоизмерительным модулем, устанавливаемым под фальшпол люльки.

Основные технические данные

Параметр Значение
Диапазон измерения:
  • массы поднимаемого груза для каждого датчика (для модификаций от ОПГ11-04 до ОПГ11-07 и ОПГ11-09), кг
    от 50 до 500
    • давления (для модификации ОПГ11-08), кгс/см2
      от 0 до 250
      Диапазон установки порога срабатывания:
      • для модификаций ОПГ11-04–ОПГ11-07 и ОПГ11-09, кг
        от 100 до 450
        • для модификации ОПГ11-08, кгс/см2
          от 20 до 200
          Погрешность включения индикаторов «Предел» и «Стоп», %, не более ±5
          Силовые выходы:
          • количество, шт.
            2
            • максимально допустимый ток каждого выхода, А
              5
              Интерфейс связи RBus
              Электрическое соединение вилка Tyco 963215-1
              Напряжение питания, В от 10 до 32
              Потребляемый ток, А, не более 0,3
              Диапазон температур, °C
              • рабочих
                от минус 40 до +55
                • предельных
                  от минус 50 до +65
                  Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
                  Допустимые вибрационные нагрузки, не более
                  • максимальное ускорение, м/с2
                    50
                    • в диапазоне частот, Гц
                      от 50 до 200
                      Допустимые ударные нагрузки, м/с2, не более 100
                      Габаритные размеры, мм, не более 115 × 107 × 61
                      Масса блока управления, кг, не более 0,6

                      Схема подключения

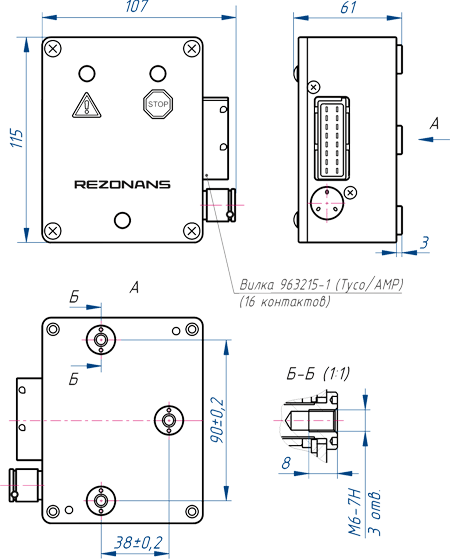

                      Габаритные и присоединительные размеры блока управления блока управления БУ1-11

                      Габаритные и присоединительные размеры блока управления блока управления БУ1-12
