Применение системы СБУК на автогидроподъемниках

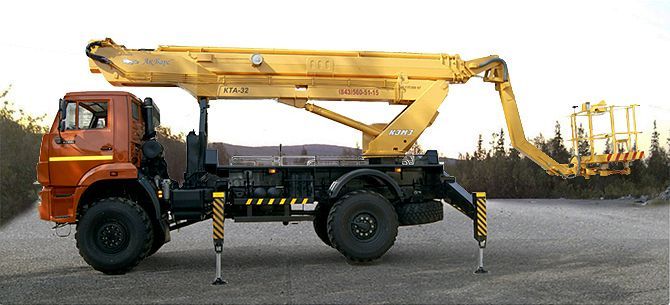

Автогидроподъемник КТА-32 производства завода КЭМЗ с системой управления и защиты СБУК

В составе автомобильного подъемника с гидравлическим приводом система СБУК обеспечивает плавное управление гидравлическими механизмами автогидроподъемника, его защиту от повреждения и опрокидывания.

СБУК выполняет функции прибора безопасности в соответствии с требованиями Правил устройства и безопасной эксплуатации подъёмников ПБ 10-611-03 Ростехнадзора.

Выполняемые функции

  • плавное управление механизмами автогидроподъемника;
  • управление подъемником из люльки, с основного места оператора и с выносного пульта управления;
  • ограничение скорости механизмов при приближении к остановке;
  • плавное начало движений при резком отклонении рукояток управления;
  • обеспечение полудуплексной голосовой связи основного пульта оператора со вспомогательным в люльке подъемника;
  • определение линейных и нагрузочных параметров автогидроподъемников;
  • определение скорости ветра;
  • отображение параметров на одной или нескольких панелях оператора;
  • регистрация параметров в энергонезависимой памяти (регистратор параметров);
  • ограничение движений при работе люлькой в зоне кабины и при изменении вылета в крайних положениях;
  • ограничение грузоподъемности машины.
  • контроль состояния опор в процессе работы.
  • изменение рабочего поля в зависимости от степени выдвижения опор и загрузки люльки.
  • автоматическое горизонтирование на опорах.

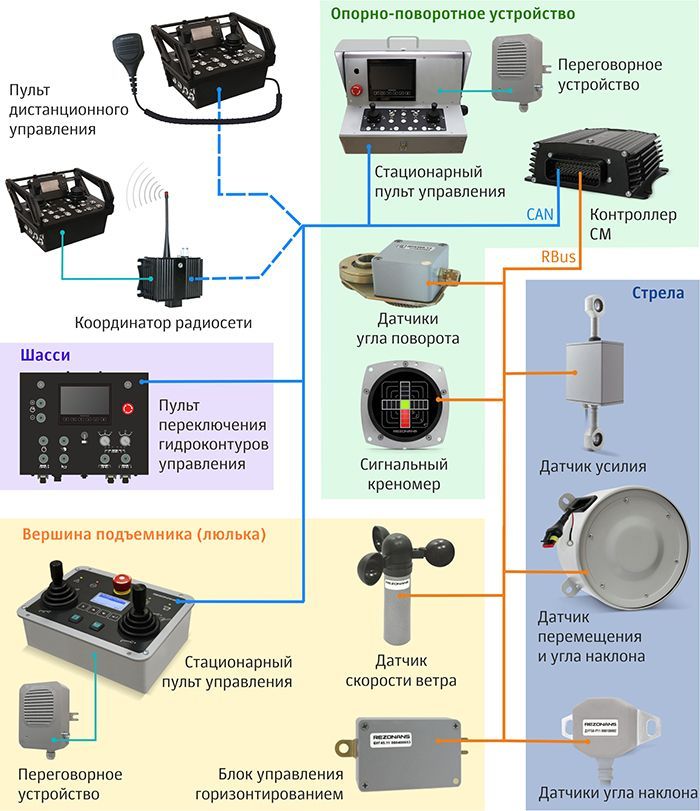

Структурная схема системы СБУК для управления подъемником

Структурная схема системы управления СБУК для автогидроподъемника

Cостав системы управления

  • контроллер СБУК СМ серии 5;
  • панель оператора с монохромным или цветным графическим дисплеем (при использовании пультов управления со встроенными дисплеями панель оператора может отсутствовать);
  • кабельный барабан с датчиками перемещения и угла наклона типа БСМ;
  • комплект переговорных устройств;
  • датчик усилия ТРС;
  • датчик угла поворота ДУА360.13;
  • датчик скорости ветра МС1;
  • пульт дистанционного управления;
  • стационарный пульт управления ПУ6.2-01;
  • пульт переключения гидроконтуров управления ПУ7.1-01;
  • комплект соединительных жгутов.

Техническое описание системы СБУК312
PDF, 1,1 МБ

<
