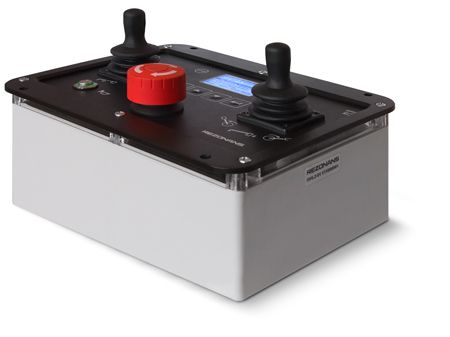

Пульты управления ПУ6.2-01

Основные особенности
  • встраиваемое исполнение
  • графический ЖК-дисплей с разрешением 128×64
  • CAN-интерфейс, соответствующий стандарту SAE J1939
  • кнопка аварийной остановки

Пульты управления серии ПУ6.2-01 предназначены для формирования команд управления пропорциональными и дискретными сигналами управления строительно-дорожных машин и для отображения информации о параметрах их работы.

Могут использоваться в качестве дополнительных пультов, дублирующих дистанционное управление с пультов ПУ6.2.

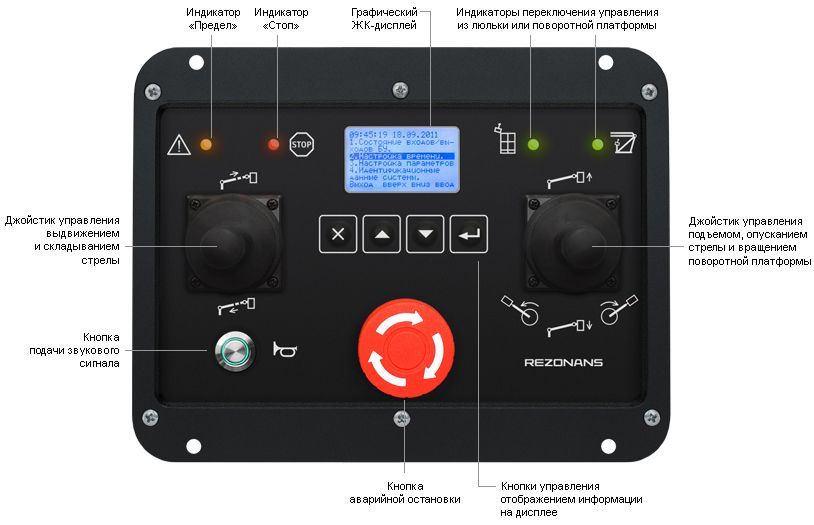

Пример комплектации пульта для управления автогидроподъемником

Пульт для автогидроподъемников

Выполняемые функции

— вывод контролируемых параметров на графический ЖК-дисплей с разрешением 133×64, обеспечивающий считывание информации при любом уровне внешней освещенности;
— передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
— диагностика и настройка системы управления без использования дополнительных средств;
— передача сигнала с кнопки аварийной остановки по CAN-шине.

Основные технические данные

Параметр Значение
Органы управления 2 джойстика управления движением, кнопка подачи звукового сигнала, 4 кнопки управления отображением информации на дисплее, кнопка аварийной остановки
Органы индикации графический ЖК-дисплей, 4 световых индикатора
Параметры графического дисплея:
  • размер видимой области, мм
    62 × 32
    • разрешение, точек
      128 × 64
      Последовательные интерфейсы связи CAN (SAE J1939), RBus
      Напряжение питание, В от 10 до 32
      Электрическое соединение вилка AMP 1-967626-6 (9 контактов)
      Потребляемая мощность, Вт, не более 8
      Диапазон температур, °С
      • рабочих
        от минус 40 до +55
        • предельных
          от минус 50 до +65
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
          Допустимые вибрационные нагрузки
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры (без учета элементов крепления), мм, не более 245 × 188 × 162
              Масса, кг, не более 1

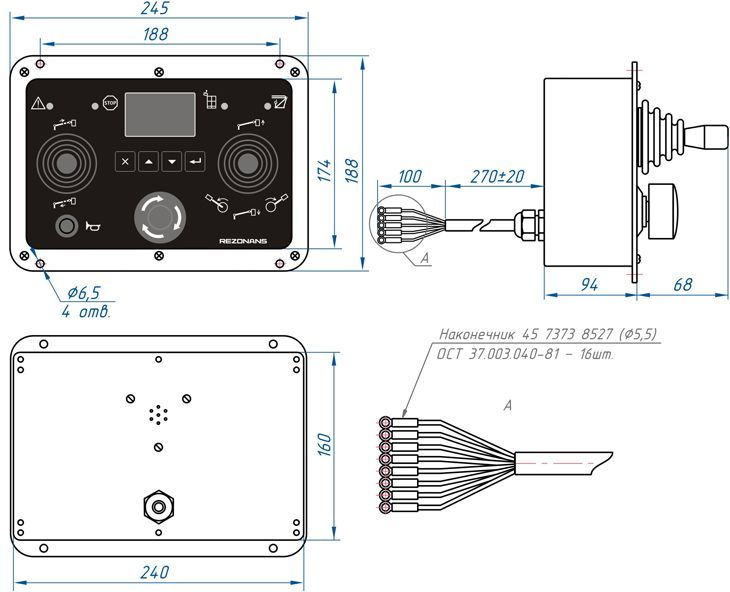

              Габаритные и присоединительные размеры

              Габаритные размеры ПУ6.1-01

              Техническое описание пультов управления ПУ6.2-01
              PDF, 275 Кб
