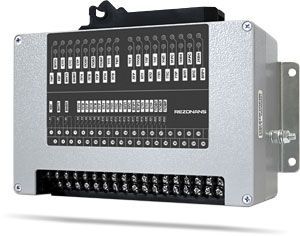

Контроллеры СБУК СМ6 для машин с электроприводом

Основные особенности
  • компактные контроллеры, оптимизированные для встраиваемых систем управления электроприводами
  • коммутация до 24 цепей напряжением до 400 В переменного тока
  • питание от сети постоянного тока 24 В
  • съемные коммутационные реле
  • светодиодная индикация состояния выходов

Контроллеры СБУК СМ серии 6 предназначены для контроля состояния строительно-дорожных машин и формирования управляющих сигналов их электроприводов в зависимости от управляющих воздействий оператора и текущего состояния машины.

Алгоритмы управления определяются программой работы контроллера с учетом конструктивных особенностей машины и требований к её системе автоматизированного контроля, защиты и управления.

Количество входов, выходов и алгоритмы работы контроллера могут быть изменены под требования заказчика.

Применение контроллеров СБУК СМ6 позволяет:

  • организовать пропорциональное управление электрическими приводами исполнительных механизмов;
  • осуществлять контроль и индикацию параметров работы машины;
  • формировать управляющие сигналы для исполнительных механизмов машины в соответствии с требуемым алгоритмом.

Основные технические данные контроллера СБУК СМ6-7-40

Параметр Значение
Количество аналоговых выходов (0,5–5,5 В, 10 мА) 2
Количество дискретных слаботочных выходов (5,5 В, 15 мА) 10
Количество дискретных силовых выходов (24 В, 1,5 А) 4
Количество силовых реле (3 А) 24
Количество дискретных входов (2 состояния: разомкнут, замкнут на «–») 7
Интерфейс RBus
Электрические соединения
  • цепи высокого напряжения (до ~400 В)
    винтовые зажимы
    • цепи низкого напряжения (до 32 В)
      вилка AMP 0-0963063-1
      Напряжение питания, В от 18 до 32
      Потребляемый ток, А, не более 0,35
      Диапазон температур, °С
      • рабочих
        от минус 40 до +70
        • предельных
          от минус 60 до +80
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP10
          Допустимые вибрационные нагрузки
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры, мм, не более 256 × 193 × 91
              Масса, кг, не более 1,7

              Габаритные и присоединительные размеры контроллеров СБУК СМ6

              Габаритные и присоединительные размеры контроллера СБУК СМ6

              Впервые контроллеры СБУК СМ6 применены в составе системы управления и безопасности крана ДЭК-401 с тиристорным управлением производства ОАО «Челябинский механический завод».

              Техническое описание контроллеров СБУК СМ6
