Применение системы СБУК на дизель-электрических кранах

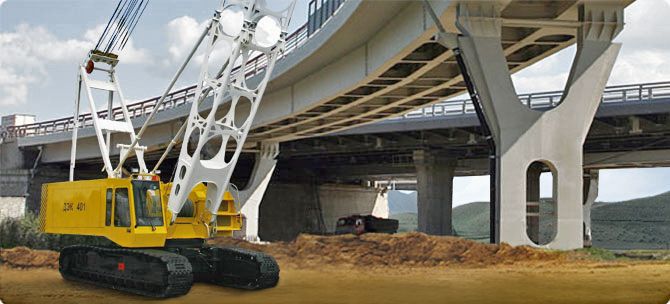

Дизель-электрический кран ДЭК-401, оснащенный системой управления СБУК с функциями прибора безопасности

Выполняемые функции

  • бесступенчатое управление электрическими приводами крана;
  • ограничение скорости механизмов при приближении к остановке;
  • защита крана от неправильных действий оператора;
  • ограничение пространственного положения и нагрузочных параметров крана (выполнение функций прибора безопасности в соответствии с требованиями правил ПБ 10-382-00 Ростехнадзора).

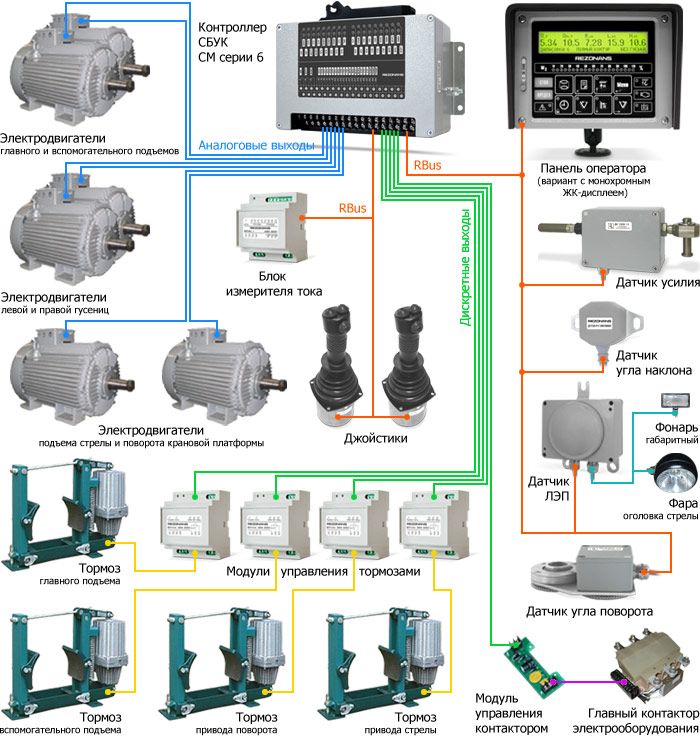

Пример комплектации системы СБУК для дизель-электрического крана

Cистема управления СБУК на дизель-электрическом кране

Состав системы для дизель-электрического крана

  • контроллер СБУК СМ серии 6;
  • панель оператора (с черно-белым или цветным графическим дисплеем);
  • аппараты управления типа АУРСП23 (2 шт.);
  • датчик усилия ДС1000.12;
  • датчик угла наклона типа ДУГ50;
  • датчик угла поворота типа ДУА360.13;
  • датчик опасного приближения к ЛЭП типа ДЛ220.14;
  • блок измерения тока БȘТ401.1;
  • модуль управления тормозом МУТ110.1 (4 шт.);
  • модуль управления контактором МУК1.1.

Блок измерения тока

Блок измерителя тока БȘТ401.1

Блок измерения тока БИТ401.1 предназначен для измерения токов двух трехфазных электродвигателей, напряжения в питающей трехфазной сети и передачу измеренных данных по цифровой линии связи RBus.

Блок осуществляет контроль исправности трехфазной питающей сети переменного тока 3×220 В (наличие, симметрия и порядок чередования фаз). Комплектуется двумя платами токовых трансформаторов на токи до 100 А и до 200 А.

Основные особенности

  • крепление на DIN-рейку 35 мм;
  • диапазон рабочих температур от минус 40 до +70 °С;
  • степень защиты IP10;
  • измерение величин токов двух трехфазных электродвигателей до 100 А и до 200 А;
  • измерение величины питающего трехфазного напряжения;
  • контроль наличия, симметрии и порядка чередования фаз питающей сети;
  • гальваническая развязка линии связи RBus;
  • двухцветный светодиодный индикатор исправности питающей сети;
  • выносные платы токовых трансформаторов;
  • винтовые зажимы для подключения проводов.

Модуль управления тормозом

Модуль управления тормозом МУТ110.1

Модуль управления тормозом МУТ110.1 предназначен для питания обмотки кранового электромеханического тормоза типа ТКП-300 напряжением 110 В постоянного тока от трехфазной сети напряжением 3×220 В переменного тока, его ускоренного (форсированного) включения (разблокировки) и выключения (блокировки) слаботочным управляющим сигналом низкого напряжения постоянного тока (24 В).

В зависимости от схемы подключения, модуль обеспечивает режим нефорсированной разблокировки тормоза.

Cодержит схему постоянного контроля наличия всех фаз питающего переменного напряжения и блокирует тормоз в случае их обрыва.

Основные особенности

  • крепление на DIN-рейку 35 мм;
  • диапазон рабочих температур от минус 40 до +70 °С;
  • степень защиты IP10;
  • контроль наличия фаз питающей сети;
  • режимы форсированной и нефорсированной разблокировки тормоза;
  • гальваническая развязка между управляющими и питающими цепями;
  • светодиодные индикаторы исправности трехфазной сети и разблокировки тормоза;
  • винтовые зажимы для подключения проводов.

Модуль управления контактором

Модуль управления контактором МУК1.1 предназначен для питания обмотки электромагнитного контактора типа КВ1-160-3 напряжением 6 В постоянного тока от бортовой сети напряжением 24 В постоянного тока, его ускоренного (форсированного) включения и выключения слаботочным управляющим сигналом (24 В).

Șмеет исполнение в виде печатной платы для крепления к контактору вместо соединительной колодки.
