Датчики угла наклона ДУГ50

Основные особенности
  • модификации для измерения углов наклона относительно одной или двух осей
  • высокая стойкость к воздействию вибраций, ударов и температур
  • аналоговые и цифровые интерфейсы передачи данных
  • герметичное исполнение

Предназначены для измерения углов наклона рабочего оборудования строительно-дорожных машин относительно гравитационной вертикали.

Применяются в составе систем защиты и управления для измерения угла наклона стрелы грузоподъемного крана, продольного и поперечного наклона базовой платформы кранов и автолестниц, а также для контроля вертикальности рабочей мачты бурильно-крановых машин и т.п.

Обозначение исполнений

    ДУГ   5   0 P   1   1 З
Наименование                                             Спецификация заказчика
Номер серии конструктивного исполнения                                             Электрическое подключение:
0 — без соединительного разъема
1 — вилка AMP Superseal 1.5 (4 контакта)
2 — вилка FQ (4 контакта)
Модификация:
0 — одноосевой
1 — две взаимно перпендикулярные оси
2 — одноосевой
                                            Интерфейс
Для цифрового сигнала:
1 — RBus
2 — CANopen
Для токового сигнала:
1 — от 4 до 20 мА
2 — от 0 до 20 мА
Для сигнала по напряжению:
1 — от 0,5 до 4,5 В
2 — от 0 до 5 В

Тип выходного сигнала:
Е — выход по напряжению
T — токовый выход
P — цифровой интерфейс


Основные технические данные

Параметр Значение
Номинальное напряжение питания 12/24 В
Напряжение питания от 10 до 32 В
Выходной сигнал
  • 2-P1Х, 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ
    Цифровой RBus
    • 0-Е1Х,1-Е1Х, 0-Е1Х-03, 1-Е1Х-03
      от 0,5 до 4,5 В
      • 0-Е3Х, 1-Е3Х
        от 0,5 до 9,5 В
        Диапазон измерения угла наклона
        • 2-P1Х
          360°
          • 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ, 0-Р1Х, 1-Р1Х
            ±55°
            • 0-Е1Х-03, 1-Е1Х-03
              ±15°
              • 0-Е3Х, 1-Е3Х
                ±55°
                Погрешность показаний
                • 2-P1Х, 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ
                  ±0,5°
                  • 0-Е1Х,1-Е1Х, 0-Е1Х-03, 1-Е1Х-03
                    ±33 мВ
                    • 0-Е3Х, 1-Е3Х
                      ±70 мВ
                      Режим работы по ГОСТ Р 52230-2004 Продолжительный S1
                      Диапазон температур:
                      • рабочих
                        от минус 40 до +55 °C
                        • предельных
                          от минус 50 до +65 °C
                          Степень защиты от  составных частей датчика от проникновения посторонних тел и воды по ГОСТ 14254-96 IP67
                          Допустимые вибрационные нагрузки:
                          • максимальное ускорение
                            не более50 м/с2
                            • в диапазоне частот
                              от 50 до 250 Гц
                              Допустимые ударные нагрузки 100 м/с2
                              Потребляемая мощность не более 1,4 Вт

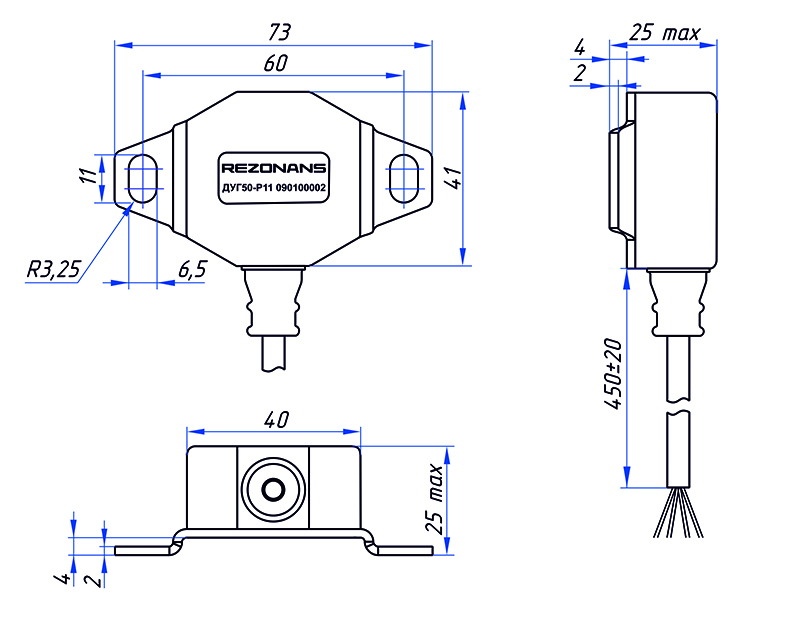

                              Габаритные и установочные размеры

                              Техническое описание датчиков угла наклона серии ДУГ50
                              PDF, 235 KB
