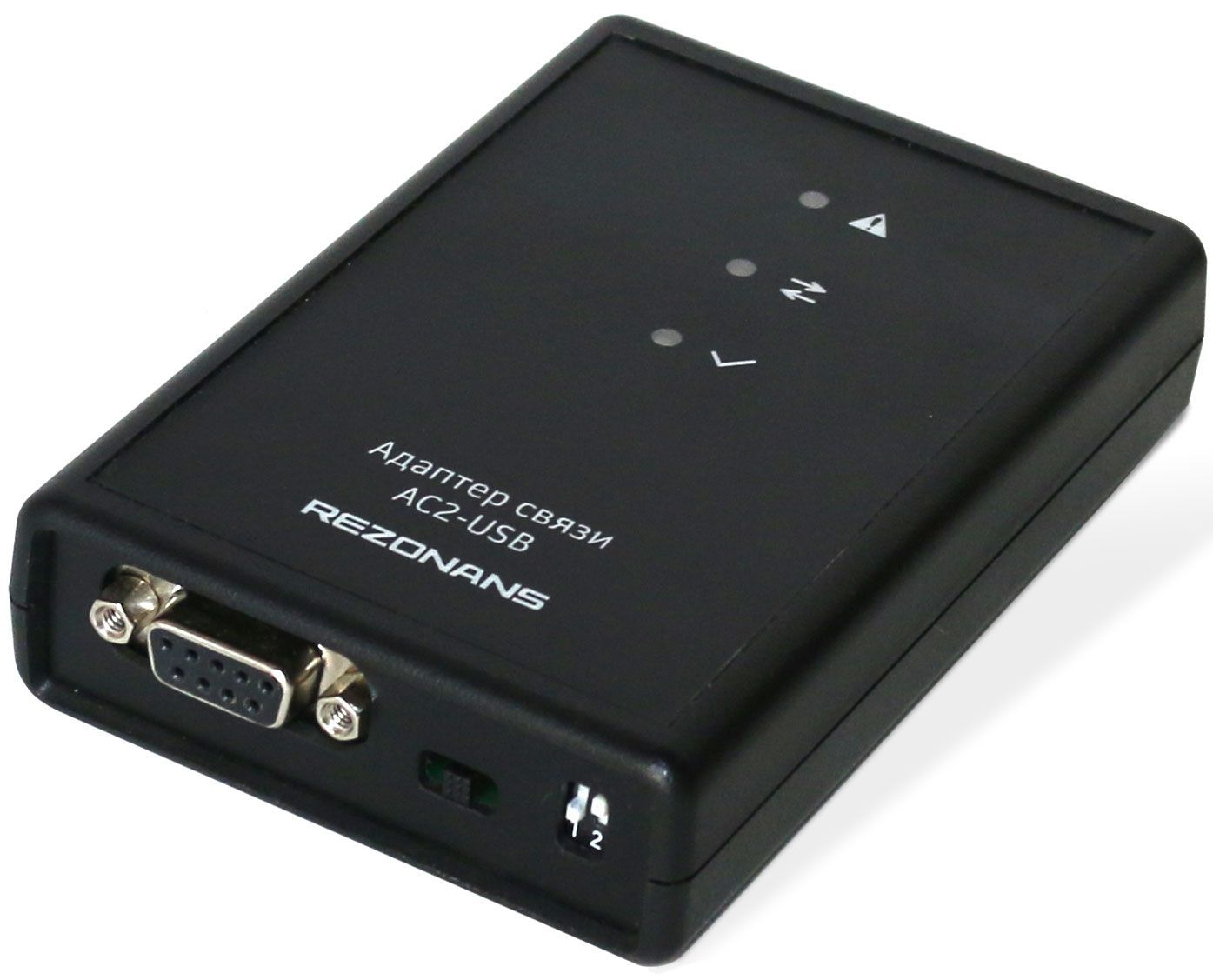

Адаптер связи АС2-USB

Основные особенности
  • связь с персональным компьютером через интерфейс USB 1.1
  • возможность проверки всех блоков и датчиков, входящих в комплект поставки приборов безопасности
  • компакт-диск с программным обеспечением
  • удобная сумка для переноски

Адаптер связи предназначен для сопряжения компьютера с датчиками, блоками, панелями оператора и джойстиками систем управления и приборов безопасности,
имеющих цифровой последовательный интерфейс CAN или RBUS.

Выполняемые функции

  • диагностика сигнальных цепей приёма/передачи блоков и датчиков;
  • проверка целостности передаваемой датчиками информации (проверка контрольной суммы);
  • эмуляция запросов центрального блока для диагностики периферийных блоков и датчиков;
  • отображение численных и дискретных значений физических параметров, измеренных диагностируемыми датчиками (давление, усилие, угол, концевые выключатели и т.п.);
  • управление силовыми выходами и другими параметрами диагностируемых блоков и датчиков;
  • эмуляция ответов периферийных блоков и датчиков для диагностики центральных блоков;
  • прямое задание численных и дискретных значений физических параметров, передаваемых в центральный блок.

Комплект поставки

СоставТип прибора
АС2-USB-110АС2-USB-110-LАС2-USB-110-1АС2-USB-110-L-1
Паспорт++++
Руководство по эксплуатации++++
Компакт-диск с ПО++++
Комплект жгутов RBUS++
Сетевой адаптер 220В/24 В, 1А++
Кабель USB++++
Сумка++

Особенности

Адаптеры связи АС2-USB-110 и АС2-USB-110-L совместно с прилагаемыми программами CanMan и RBUS позволяют одновременно использовать интерфейсы CAN и RBUS, но могут быть использованы только на операционных системах Windows XP и Windows 7.

Адаптеры связи АС2-USB-110-01 и АС2-USB-110-L-1 не позволяют одновременно работать с интерфейсами CAN и RBUS при использовании приложенных программ, но могут быть использованы
на операционных системах Windows XP/7/8/10.

Адаптеры связи имеют выход питания +24В 70 мА, позволяющий подключать к ним датчики без дополнительных источников питания. Для подключения контроллеров, блоков индикации и приборов
безопасности используется дополнительный адаптер питания 220В/24 В 1А, позволяющий увеличить нагрузочную способность выхода +24 В адаптера связи.

Адаптеры связи имеют гальваническую развязку c шинами CAN и RBUS до 1500 В.

LogSystem Ыoftware

Программное обеспечение для считывания и обработки данных регистраторов параметров.

Выполняемые функции

  • считывание данных с регистраторов параметров приборов безопасности и систем управления;
  • представление данных регистратора в табличной и графической формах;
  • формирование и вывод на печать отчета по содержимому регистратора.

Требования

  • персональный компьютер под управлением Microsoft Windows XP;
  • адаптер связи АС2-USB

LogSystem 2.0.6
992 КБ
