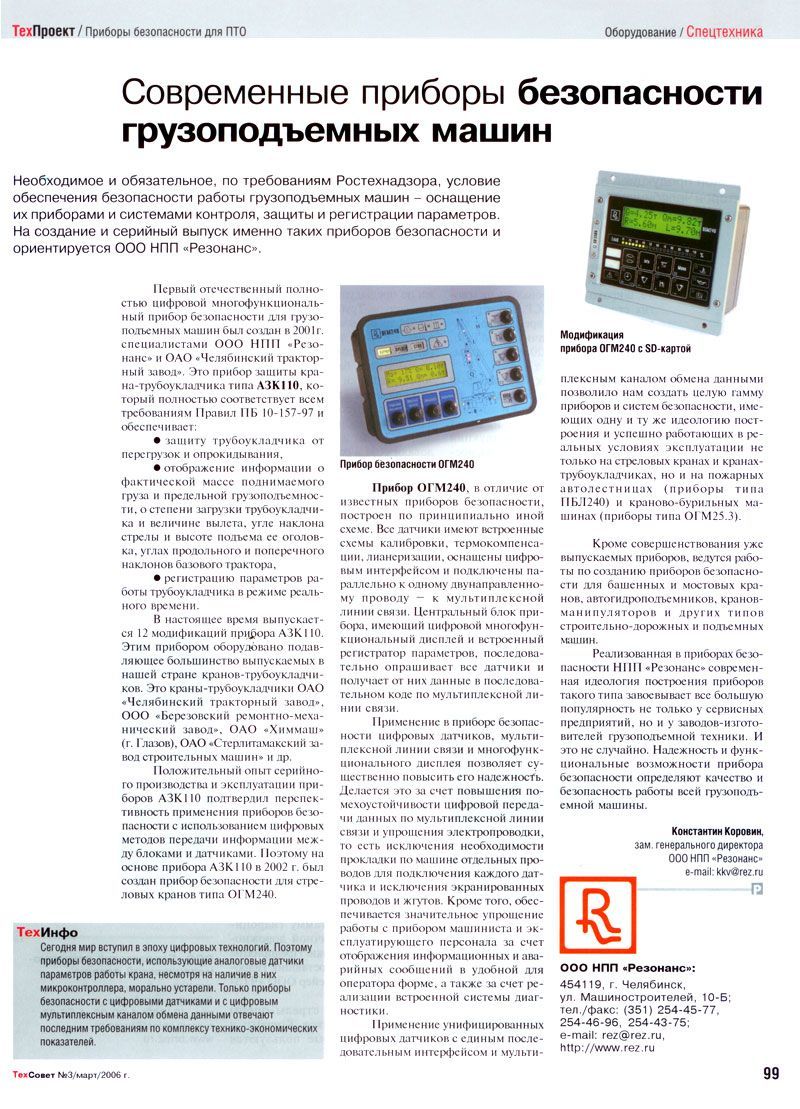

Журнал Техсовет (jpg, 273 КБ)


Главстраница > Пресс-центр > Публикации

Современные приборы безопасности грузоподъемных машин

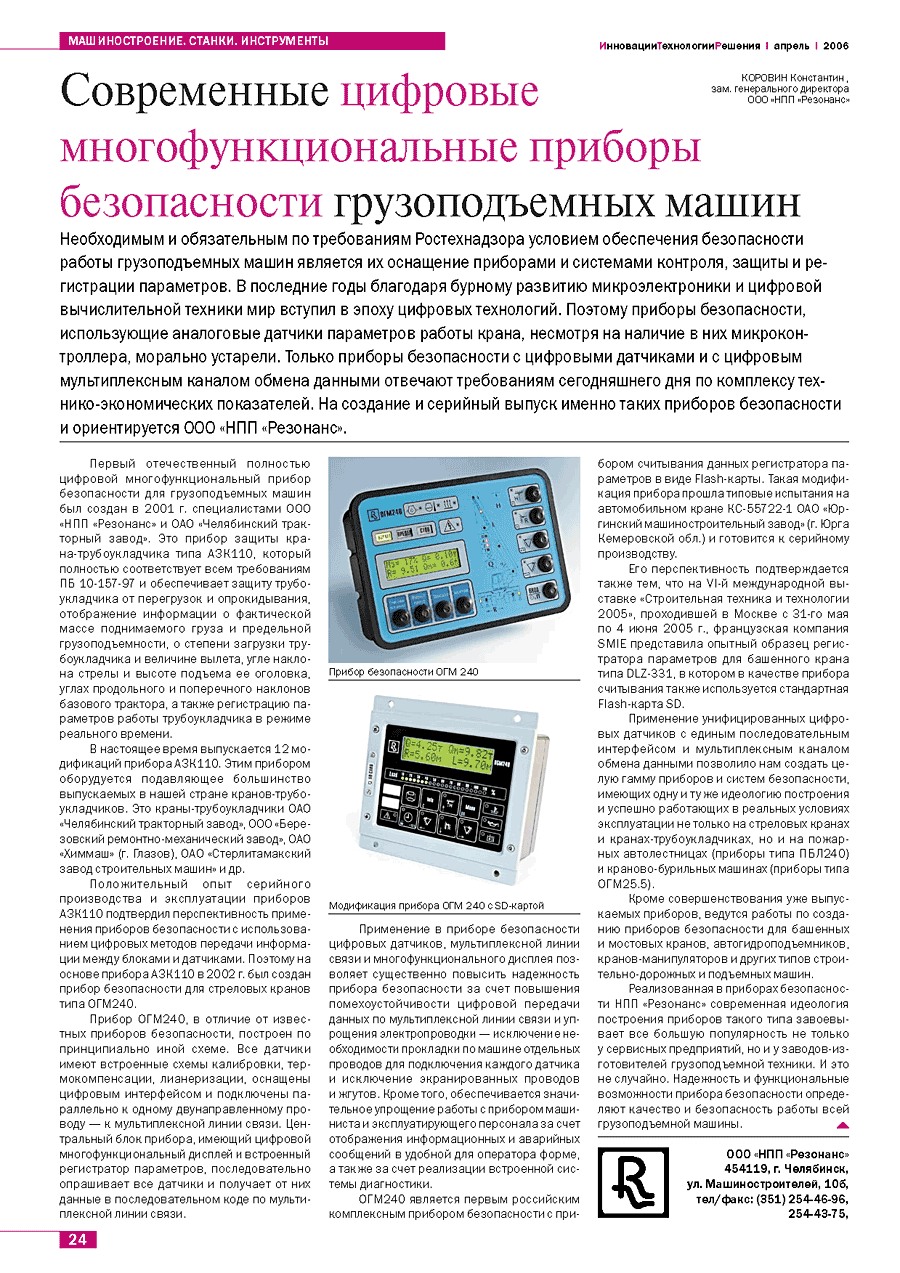

Журнал «Техсовет», март 2006 (№ 34), журнал «Инновации. Технологии. Решения», апрель 2006

Необходимое и обязательное, по требованиям Ростехнадзора, условие обеспечения безопасности работы грузоподъемных машин — оснащение их приборами и системами контроля, защиты и регистрации параметров. На создание и серийный выпуск именно таких приборов безопасности и ориентируется ООО НПП «Резонанс».

Сегодня мир вступил в эпоху цифровых технологий. Поэтому приборы безопасности, использующие аналоговые датчики параметров работы крана, несмотря на наличие в них микроконтроллера, морально устарели. Только приборы безопасности с цифровыми датчиками и с цифровым мультиплексным каналом обмена данными отвечают требованиям сегодняшнего дня по комплексу технико-экономических показателей.

Первый отечественный полностью цифровой многофункциональный прибор безопасности для грузоподъемных машин был создан в 2001 г. специалистами НПП «Резонанс» и ОАО «Челябинский тракторный завод». Это прибор защиты крана-трубоукладчика типа АЗК110, который полностью соответствует всем требованиям Правил ПБ 10-157-97 и обеспечивает:

  • защиту трубоукладчика от перегрузок и опрокидывания,
  • отображение информации о фактической массе поднимаемого груза и предельной грузоподъемности, о степени загрузки трубоукладчика и величине вылета, угле наклона стрелы и высоте подъема её оголовка, углах продольного и поперечного наклонов базового трактора,
  • регистрацию параметров работы трубоукладчика в режиме реального времени.

В настоящее время выпускается 12 модификаций прибора АЗК110. Этим прибором оборудуется подавляющее большинство выпускаемых в нашей стране кранов-трубоукладчиков. Это краны-трубоукладчики ОАО «Челябинский тракторный завод», ООО «Березовский ремонтно-механический завод», ОАО «Химмаш» (г. Глазов) ОАО «Стерлитомакский завод строительных машин» и др.

Положительный опыт серийного производства и эксплуатации приборов АЗК110 подтвердил перспективность применения приборов безопасности с использованием цифровых методов передачи информации между блоками и датчиками. Поэтому на основе прибора АЗК110 в 2002 г. был создан прибор безопасности для стреловых кранов типа ОГМ240.

Прибор ОГМ240, в отличие от известных приборов безопасности, построен по принципиально иной схеме. Все датчики имеют встроенные схемы калибровки, термокомпенсации, лианеризации, оснащены цифровым интерфейсом и подключены параллельно к одному двунаправленному проводу — к мультиплексной линии связи. Центральный блок прибора, имеющий цифровой многофункциональный дисплей и встроенный регистратор параметров, последовательно опрашивает все датчики и получает от них данные в последовательном коде по мультиплексной линии связи.

Применение в приборе безопасности цифровых датчиков, мультиплексной линии связи и многофункционального дисплея позволяет существенно повысить надежность прибора безопасности за счет повышения помехоустойчивости цифровой передачи данных по мультиплексной линии связи и упрощения электропроводки — исключения необходимости прокладки по машине отдельных проводов для подключения каждого датчика и исключения экранированных проводов и жгутов. Кроме того, обеспечивается значительное упрощение работы с прибором машиниста и эксплуатирующего персонала за счет отображения информационных и аварийных сообщений в удобной для оператора форме, а также за счет реализации встроенной системы диагностики.

Применение унифицированных цифровых датчиков с единым последовательным интерфейсом и мультиплексным каналом обмена данными позволило нам создать целую гамму приборов и систем безопасности, имеющих одну и ту же идеологию построения и успешно работающих в реальных условиях эксплуатации не только на стреловых кранах и кранах-трубоукладчиках, но и на пожарных автолестницах (приборы типа ПБЛ240) и краново-бурильных машинах (приборы типа ОГМ25.5).

Кроме совершенствования уже выпускаемых приборов, ведутся работы по созданию приборов безопасности для башенных и мостовых кранов, автогидроподъемников, кранов-манипуляторов и других типов строительно-дорожных и подъемных машин.

Реализованная в приборах безопасности НПП «Резонанс» современная идеология построения приборов такого типа завоевывает все большую популярность не только у сервисных предприятий, но и у заводов-изготовителей грузоподъемной техники. И это не случайно. Надежность и функциональные возможности прибора безопасности определяют качество и безопасность работы всей грузоподъемной машины.

Константин Коровин, заместитель генерального директора НПП «Резонанс»

март 2006
