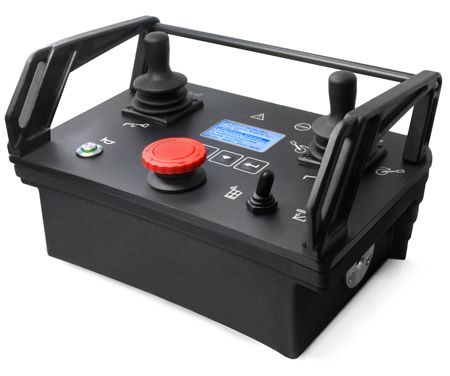

Пульты управления ПУ6.2
|
Основные особенности
|
|

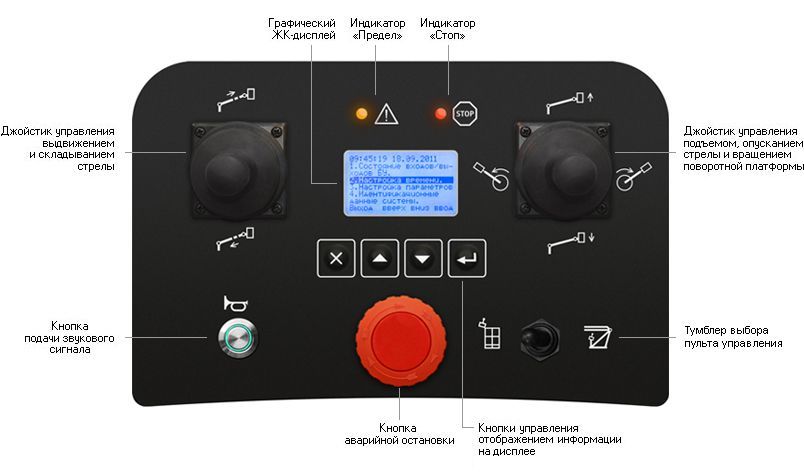

Пример комплектации пульта для управления автогидроподъемником
Выполняемые функции
— вывод контролируемых параметров на графический ЖК-дисплей с разрешением 128×64, обеспечивающий считывание информации при любом уровне внешней освещенности;
— передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
— диагностика и настройка системы управления без использования дополнительных средств;
— обновление программного обеспечения устройств, подключенных к CAN-шине;
— передача сигнала с кнопки аварийной остановки по CAN-шине.
— передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
— диагностика и настройка системы управления без использования дополнительных средств;
— обновление программного обеспечения устройств, подключенных к CAN-шине;
— передача сигнала с кнопки аварийной остановки по CAN-шине.
Основные технические данные
| Органы управления | 2 джойстика управления движением, кнопка подачи звукового сигнала, 4 кнопки управления отображением информации на дисплее, кнопка аварийной остановки, тумблер выбора пульта управления |
| Органы индикации | графический ЖК-дисплей, 2 световых индикатора |
| Параметры графического дисплея: | |
|
62 × 32 |
|
128 × 64 |
| Последовательные интерфейсы связи | CAN (SAE J1939), RBus |
| Напряжение питание, В | от 10 до 32 |
| Электрическое соединение | вилка AMP 1-967626-6 (9 контактов) |
| Потребляемая мощность, Вт, не более | 8 |
| Диапазон температур, °С | |
|
от минус 40 до +55 |
|
от минус 50 до +65 |
| Степень защиты от внешних воздействующих факторов по ГОСТ 14254 | IP67 |
| Допустимые вибрационные нагрузки | |
|
50 |
|
от 50 до 200 |
| Допустимые ударные нагрузки, м/с2, не более | 100 |
| Габаритные размеры (без учета элементов крепления), мм, не более | 253 × 163 × 156 |
| Масса, кг, не более | 1,5 |

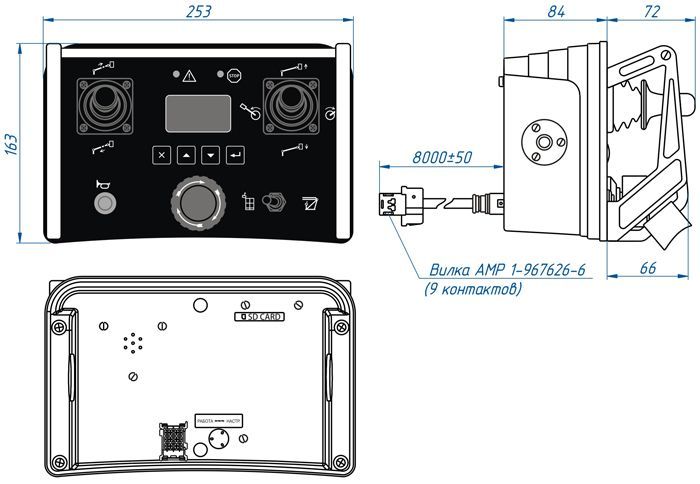

Габаритные и присоединительные размеры
 |
Техническое описание пультов управления ПУ6.2 PDF, |
|
