Датчик азимута ДУА360.13

Основные особенности

установка на токосъемное устройство крана
цифровой интерфейс передачи данных
наличие дискретного входа
компенсация люфтов в механической передаче угла поворота

Датчик предназначен для измерения угла поворота подвижных частей рабочего оборудования строительно-дорожных машин и обработки сигналов дискретного входа (концевого выключателя). Используется в системах безопасности для измерения угла поворота крановой (бурильной, выдвижной и т.д.) установки относительно неподвижного шасси.

Основные технические данные

Параметр Значение

Диапазон измерения угла поворота, град. от 0 до 360

Погрешность измерения, град., не более 1

Тип выходного сигнала цифровой последовательный на основе ISO 9141

Электрическое соединение вилка AMP Superseal 1.5 (4 контакта)

Напряжение питания, В от 10 до 32

Диапазон температур, °C

рабочих
от минус 40 до +65

предельных
от минус 60 до +80

Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56

Допустимые вибрационные нагрузки, не более

максимальное ускорение, м/с²
50

в диапазоне частот, Гц
от 50 до 200

Допустимые ударные нагрузки, м/с², не более 100

Габаритные размеры, мм, не более 118 × 96 × 89

Масса, кг, не более 0,9

Параметр	Значение
Диапазон измерения угла поворота, град.	от 0 до 360
Погрешность измерения, град., не более	1
Тип выходного сигнала	цифровой последовательный на основе ISO 9141
Электрическое соединение	вилка AMP Superseal 1.5 (4 контакта)
Напряжение питания, В	от 10 до 32
Диапазон температур, °C
рабочих	от минус 40 до +65
предельных	от минус 60 до +80
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96	IP56
Допустимые вибрационные нагрузки, не более
максимальное ускорение, м/с²	50
в диапазоне частот, Гц	от 50 до 200
Допустимые ударные нагрузки, м/с², не более	100
Габаритные размеры, мм, не более	118 × 96 × 89
Масса, кг, не более	0,9

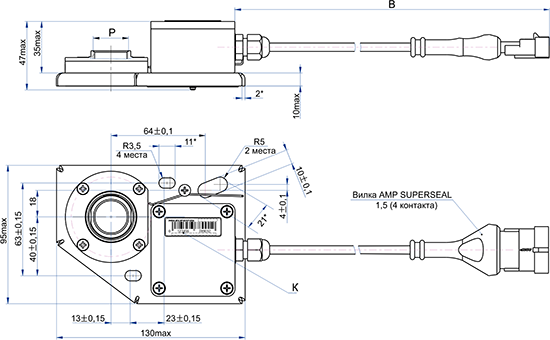

Габаритные и присоединительные размеры

Техническое описание ДУА360.13
PDF, 425 KB
