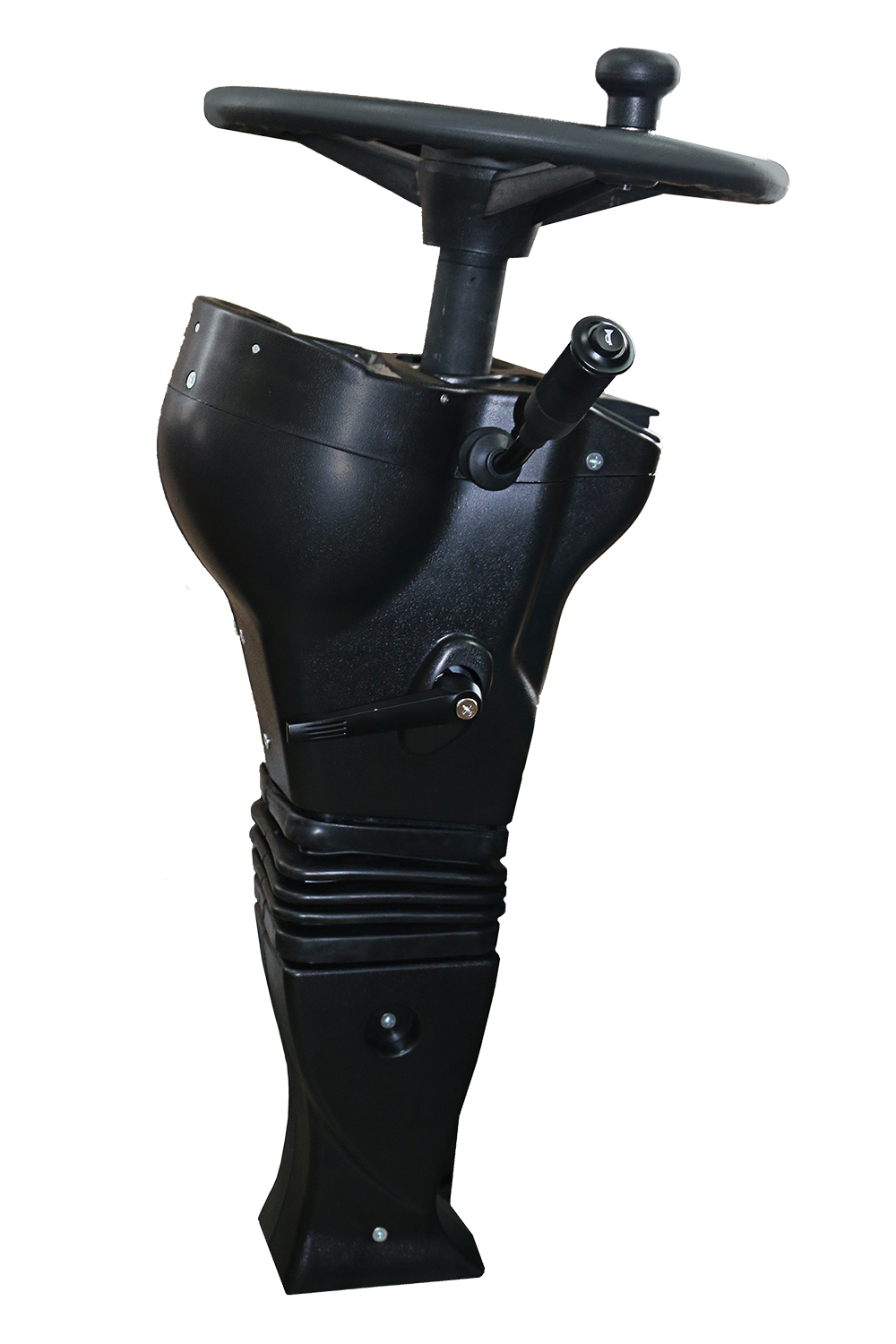

Колонка рулевая КР101

Основные особенности
  • покрытие из ABS пластика
  • возможность регулирования рулевой колонки по углу наклона.
  • соединители по выбору потребителя AMP CPC series 2 и 3, Schlemmer или Автоконтакт
  • выходной шлицевой вал согласно ANSI B 92.1-1970 (16/32. m=1.5875, z=12)
  • жгут и электроустановочные изделия в совокупности с остальными деталями представляют собой завершенную, надежную конструкцию, готовую к эксплуатации
  • диапазон рабочих температур от минус 40 до плюс 60° С в соответствии с ГОСТ15150—69
  • цепи питания соответствуют ГОСТ 28751-90 для бортовой сети +24V

В состав колонки рулевой стандартной комплектации входят:

  • рулевое колесо
  • замок зажигания с ключами;
  • блок предохранителей
  • многопозиционный подрулевой переключатель левостороннего монтажа
  • программируемая панель приборов (дисплей)
  • реле поворотов
  • переключатели клавишные
  • жгуты проводов

Подрулевой переключатель

Подрулевой переключатель обеспечивает следующую функциональность

  • включение указателей поворота
  • включение трех различных режимов работы стеклоочистителя (прерывистый, первая скорость, вторая скорость)
  • включение стеклоомывателя
  • включение звукового сигнала
  • включение фар ближнего света
  • кратковременное включение фар дальнего света

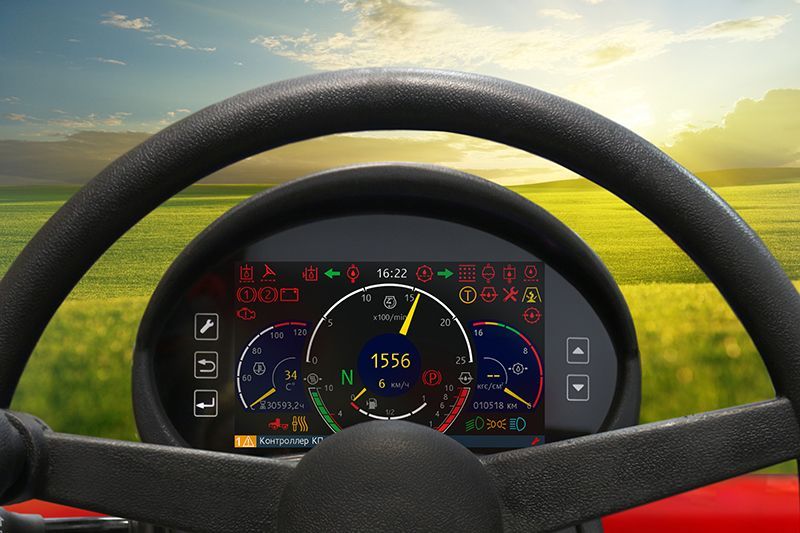

Приборная панель ПП7.3

возможна комплектация как аналоговыми приборами, так и цифровой графической панелью

  • встроенный регистратор параметров
  • выбор одного из нескольких доступных вариантов конфигурации основного экрана.
  • измерение и индикация до 40 аналоговых и дискретных сигналов (в том числе сигналы с резистивных, токовых входов и сигналы с входовв по напряжению)
  • встроенный счетчик времени наработки и пробега
  • быстрое обновление ПО c USB флеш-накопителя
  • отображение информации на 7″ цветном дисплее
  • считывание информации из CAN шины (параметры двигателя, коробки передачи и другие устройств)
  • встроенные часы реального времени
  • разделенные паролями уровни доступа к настройкам

Вид экрана

Пункт меню позволяет выбрать один из несколькоих доступных вариантов конфигурации основного экрана. По умолчанию используется первый вариант. Доступные варианты:

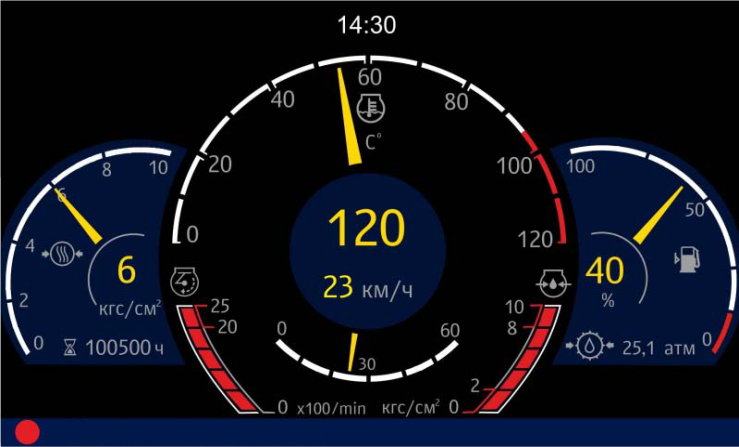

Основные стрелочные приборы: давление в пневмоситеме, температура охлаждающей жидкости, уровень топлива.

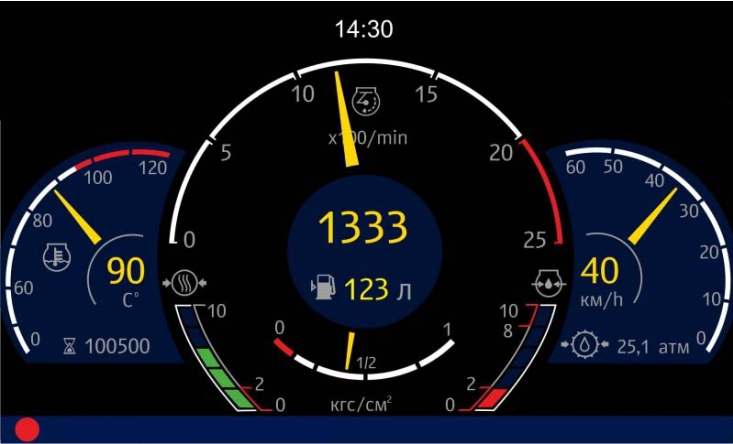

Основные стрелочные приборы: температура охлаждающей жидкости, частота вращения двигателя, скорость движения машины.

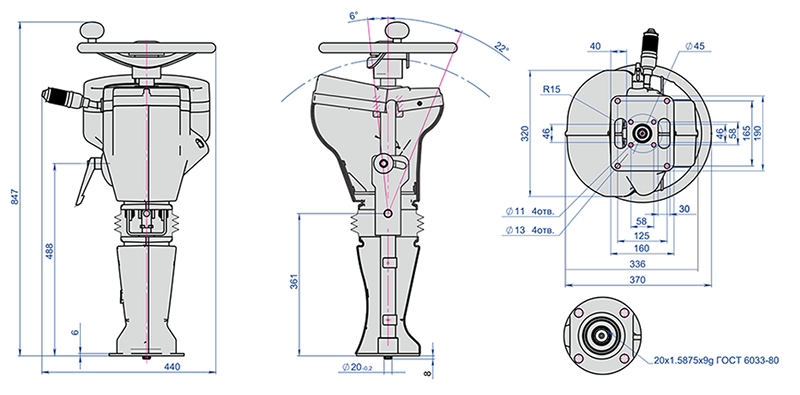

Габаритный чертёж

КР101-003.2   КР104-003    КР106-003

Техническое описание РК101
PDF, 6 MB
