Система управления загрузкой дизельного двигателя СУ10.1

Система управления загрузкой двигателя СУ10.1 разработана с целью уменьшения расхода топлива строительно-дорожных, землеройно-транспортных и других машин, введения автоматической защиты дизельного двигателя и управления мощностью, потребляемой гидронасосами.

Выполняемые функции

— управление частотой вращения дизельного двигателя в процессе работы машины путем управления подачей топлива и изменения производительности гидронасосов;
— управление рычагом перемещения ТНВД по командам блока управления;
— облегчение запуска и прогрева двигателя при отрицательной температуре окружающей среды;
— автоматическое переключение в режим поддержания холостых оборотов двигателя при паузах в работе машины;
— защита дизельного двигателя при превышении допустимой нагрузки и перегреве охлаждающей жидкости;
— защита гидросистемы машины при превышении нагрузки и перегреве гидрожидкости.

Cостав системы управления

— панель управления для задания режимов работы системы;
— микропроцессорный блок для управления актуатором, пропорциональными электромагнитами насосов с наклонной шайбой и обработки сигналов с датчиков и панели упаравления;
— электромеханический актуатор управления ТНВД двигателя;
— насосный агрегат с функцией ограничения предельной мощности насосов и встроенным датчиком скорости вращения;
— датчик температуры масла в гидробаке;
— два датчика давления в линиях управления;
— комплект соединительных жгутов.

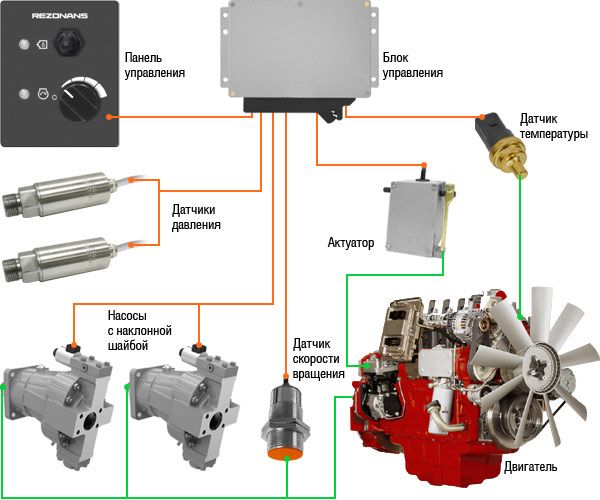

Структурная схема системы управления

Режимы работы системы задаются с панели управления, устанавливаемой в кабине машины.

Панель содержит переключатель, позволяющий отключить систему или выбрать режим работы с загрузкой двигателя в 75%, 88% или 100%, а также работу на холостом ходу.

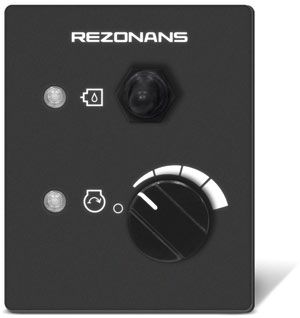

Панель управления

Значения всех параметров задаются программно и могут быть изменены по требованию потребителя.

Основные технические данные

Параметр Значение
Напряжение питания, В от 10 до 32
Задаваемые режимы работы дизельного двигателя холостой ход, 75, 88 и 100%
Управление топливным насосом выского давления:
  • диапазон угла поворота выходного вала, град., не менее
    до 95±5
    • вращающий момент, Нм, не менее
      10
      • время поворота выходного вала на угол 90°, с, не более
        2
        • погрешность углового перемещения, град., не более
          ±1
          Погрешность измерения, не более:
          • температуры масла в гидросистеме, °C
            ±3
            • температуры охлаждающей жидкости, °C
              ±3
              • давления, атм.
                ±0,1
                • частоты вращения коленчатого вала двигателя, % (при 1000 об/мин)
                  ±2
                  Точность стабилизации вращения коленчатого вала двигателя, % 5
                  Степень защиты от внешних воздействующих факторов по ГОСТ 14254:
                  • панели управления
                    IP40
                    • остальных блоков и датчиков
                      IP54
                      Допустимые вибрационные нагрузки
                      • максимальное ускорение, м/с2
                        50
                        • в диапазоне частот, Гц
                          от 50 до 200
                          Допустимые ударные нагрузки, м/с2, не более 100
                          Габаритные размеры, мм, не более:
                          • панели управления
                            105 × 85 × 79
                            • блока управления
                              202 × 155 × 56
                              Масса, кг, не более:
                              • панели управления
                                0,3
                                • блока управления
                                  0,7

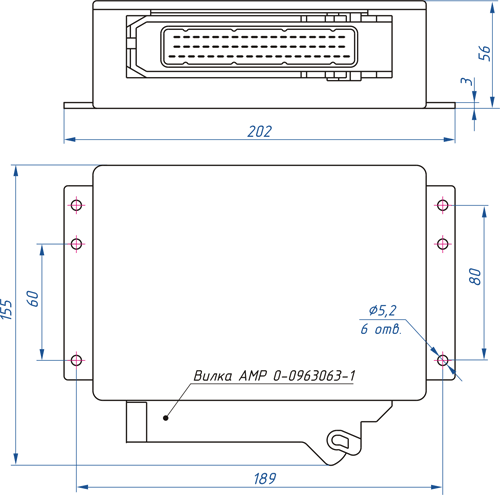

                                  Габаритные и присоединительные размеры блока управления

                                  Габаритные и присоединительные размеры блока управления СУ10.1
