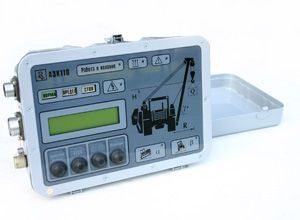

Блок индикации БИ110.2

Основные особенности
  • двухстрочный знакосинтезирующий дисплей
  • защитная крышка лицевой панели
  • встроеный речевой синтезатор
  • регистратор параметров

Лицевая панель

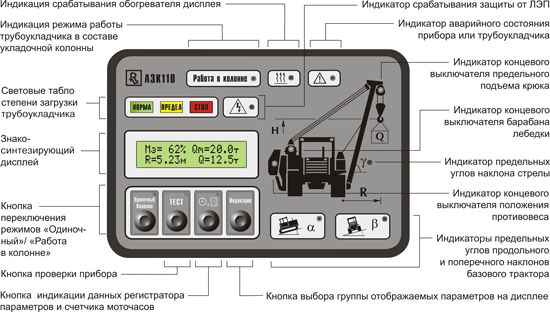

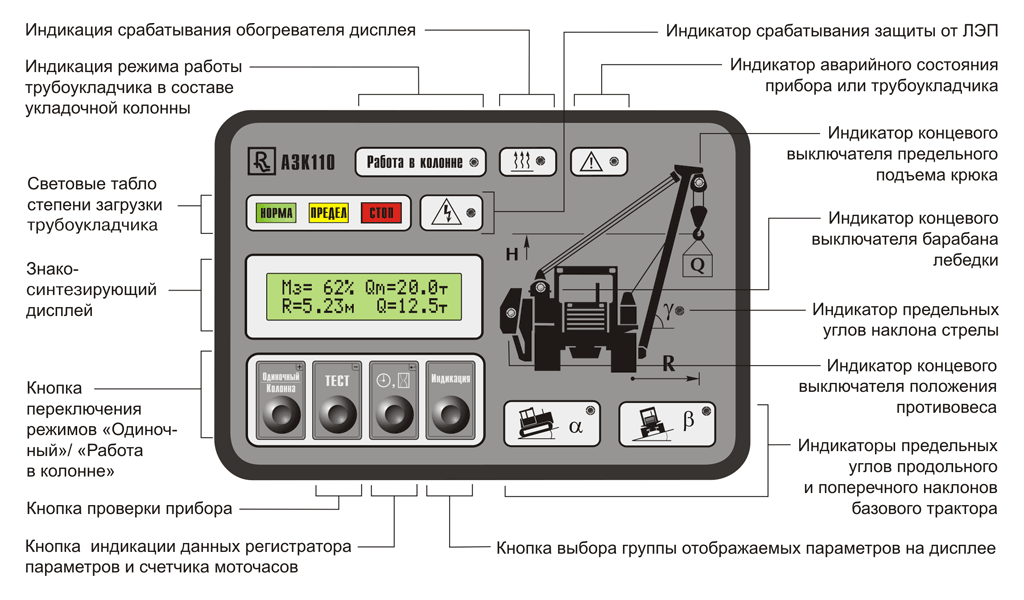

Лицевая панель БИ110.2

Основные технические данные

Параметр Значение
Элементы индикации
  • жидкокристаллический дисплей
    1 (2 строки по 16 символов)
    • световые табло
      3 (зеленое, желтое, красное)
      • светодиодные индикаторы
        10
        Органы управления 4 кнопои на лицевой панели
        Переключатель «Работа / Настройка» на боковой стенке
        Звуковая сигнализация пъезоизлучатель на задней стенке
        Интерфейс связи цифровой последовательный на основе ISO 9141
        Дискретные входы
        • активный нулевой уровень («масса»)
          7
          Силовые выходы (до 4А) 5
          Электрические соединения
          • питание
            Розетка 2РМ18Б4Ш5В1
            • подключение датчиков, входов и выходов
              Вилка 2РМ24Б19Ш1В1
              Напряжение питания, В от 18 до 32
              Потребляемый ток, А, не более 2
              Диапазон температур, °C
              • рабочих
                от минус 40 до +55
                • предельных
                  от минус 50 до +65
                  Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                  Допустимые вибрационные нагрузки, не более
                  • максимальное ускорение, м/с2
                    50
                    • в диапазоне частот, Гц
                      от 50 до 200
                      Допустимые ударные нагрузки, м/с2, не более 100
                      Габаритные размеры, мм, не более 280 × 194 × 76
                      Масса, кг, не более 4,2
