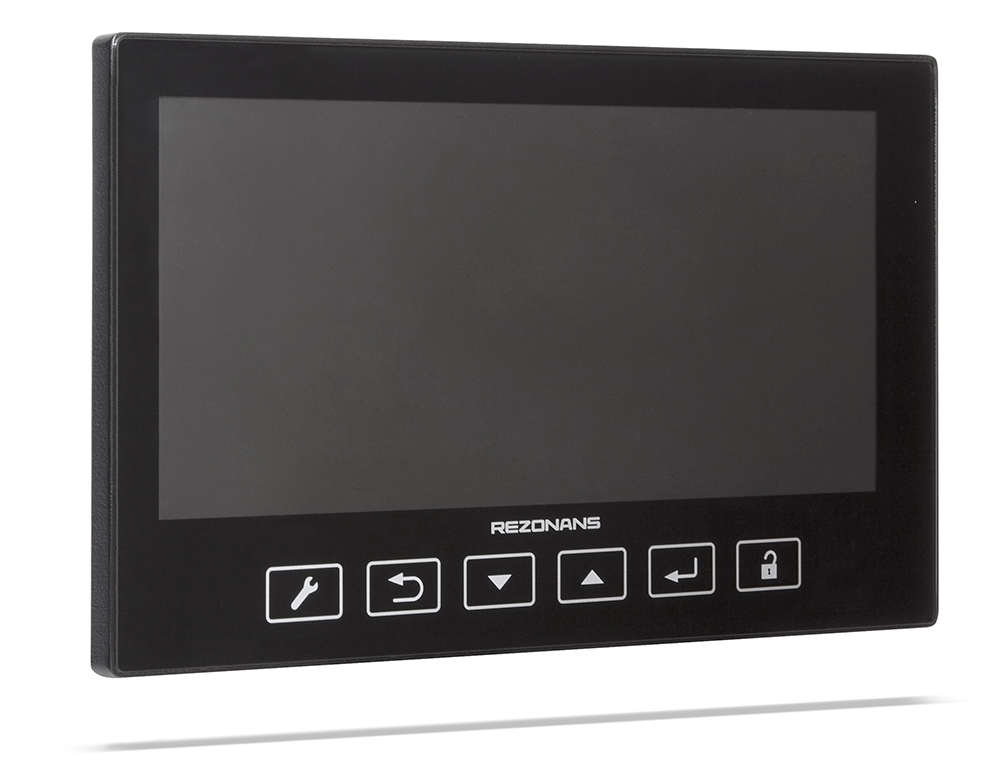

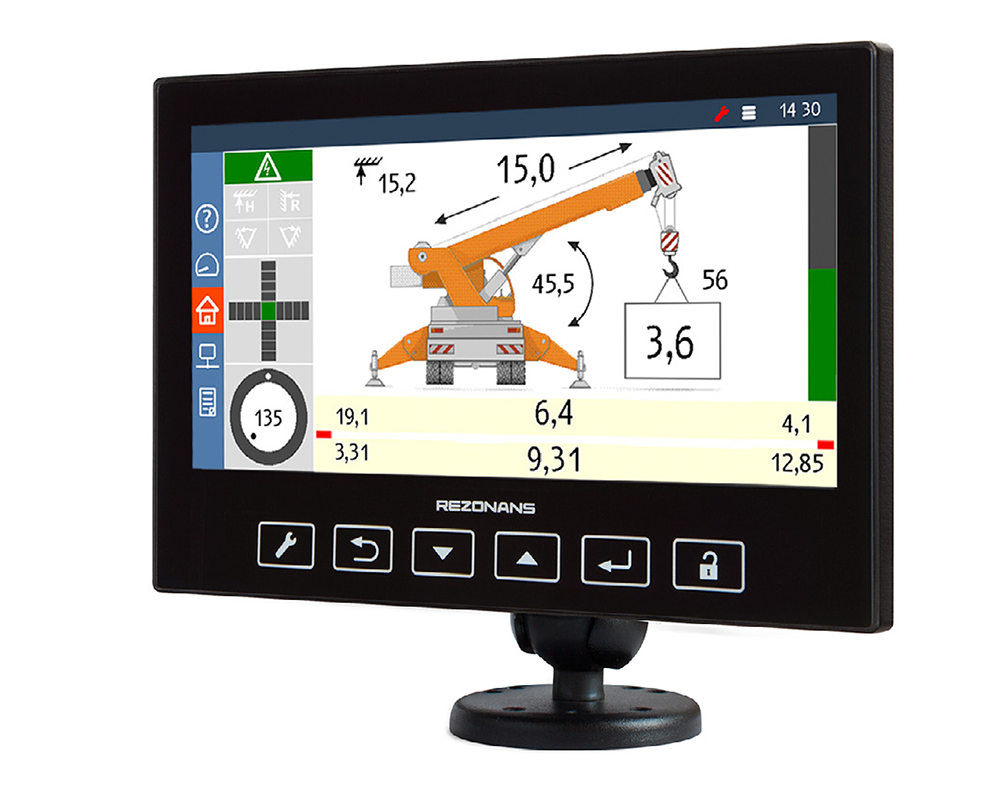

Графическая панель оператора БИ07.70

Основные особенности
  • графический дисплей повышенной яркости с высоким разрешением
  • мощный 32-разрядный процессор
  • кнопки с подсветкой
  • закаленное стекло, устойчивое к механическим повреждениям

Панель оператора БИ07.70 предназначена для отображения информации в электронных системах строительно-дорожных машин.

Содержит графический TFT-дисплей размером 10" с возможностью отображения 262114 цветов и набор проводных интерфейсов (CAN, USB, RBus).

Для взаимодействия с оператором в диалоговом режиме панель содержит 6 кнопок, назначение которых задается программно в зависимости от режима работы машины и панели.

Имеет последовательный интерфейс связи USB 2.0 для считывания данных встроенного регистратора параметров с помощью флэш-накопителей.


Основные технические данные

Параметр Значение
Графический дисплей:
  • тип и формат
    графический LCD TFT, 16:9
    • размер
      10.4" (211,2× 158,4 мм)
      • разрешение
        800×600
        • количество отображаемых цветов
          262114
          Последовательные интерфейсы связи CAN, USB 2.0, RBus
          Органы управления 6 кнопок с подсветкой, переключатель на 2 положения
          Звуковая сигнализация динамический излучатель на задней стенке
          Напряжение питания, В от 8 до 32
          Электрическое соединение 20 контакный разъём
          Потребляемая мощность, Вт, не более 3,5
          Диапазон температур, °С
          • рабочих
            от минус 40 до +55
            • предельных
              от минус 50 до +65
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
              Допустимые вибрационные нагрузки, не более
              • максимальное ускорение, м/с2
                50
                • в диапазоне частот, Гц
                  от 50 до 200
                  Допустимые ударные нагрузки, м/с2, не более 10
                  Габаритные размеры, мм, не более: 241 ×206 × 35
                  Масса, кг, не более 1,2

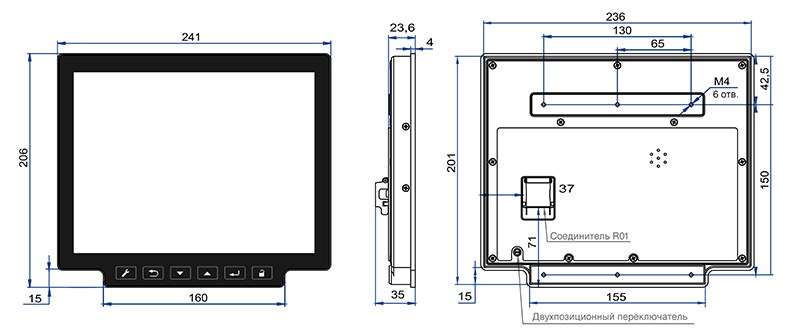

                  Габаритные и присоединительные размеры

                  Техническое описание панелей оператора с графическими дисплеями
                  PDF, 1,4 МБ
