Блок индикации БИ06

БИ06.2   БИ06.1

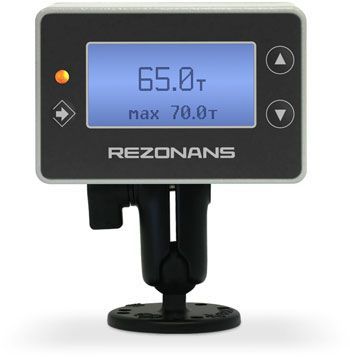

Блок индикации БИ06.1
Основные особенности
  • компактный алюминиевый корпус
  • графический ЖК-дисплей с разрешением 133×64, обеспечивающий считывание информации при любом уровне внешней освещенности
  • крепление на универсальном кронштейне
  • наличие измерительного аналогового входа (4–20 мА) и дискретного силового выхода (4 А)

Блок индикации БИ06.1 предназначен для отображения информации и формирования управляющего сигнала в электронных системах управления и защиты строительно-дорожных машин.

Блок может использоваться для отображения значений с датчиков c выходным сигналом 4–20 мА и интерфейсом RBus.

Основные технические данные

Параметр Значение
Элементы индикации
  • графический ЖК-дисплей
    разрешение 133×64, размер видимой области 62×32 мм
    • светодиодный индикатор
      двухцветный (красный/желтый)
      Органы управления 3 кнопки, переключатель на 2 положения
      Звуковая сигнализация динамический излучатель
      Интерфейс связи RBus
      Измерительный вход токовый, диапазон сигнала 4–20 мА
      Силовой выход дискретный, максимально-допустимый ток 4 А
      Электрическое соединение вилка блочная FQ14-7-ZPJ-8 или AMP Superseal 1,5
      Напряжение питания, В от 10 до 32
      Потребляемый ток, А, не более 0,1
      Диапазон температур, °C
      • рабочих
        от минус 40 до +60
        • предельных
          от минус 45 до +70
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
          Допустимые вибрационные нагрузки, не более
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры (без учета крепления), мм, не более 98 × 64 × 34
              Масса, кг, не более 0,5

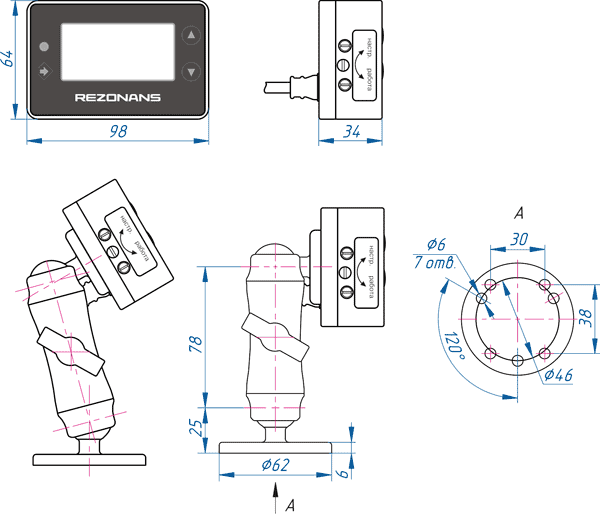

              Габаритные и присоединительные размеры

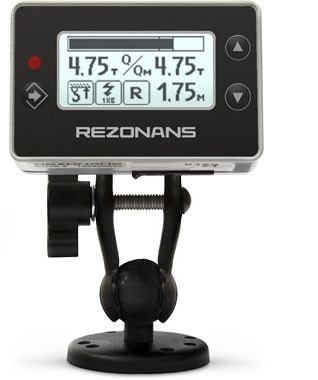

              Блок индикации БИ06.2
              Основные особенности
              • графический ЖК-дисплей с разрешением 128×64, обеспечивающий считывание информации при любом уровне внешней освещенности
              • крепление на универсальном кронштейне
              • 3 дискретных входа и силовой выход  (200 мА)
              • последовательный интерфейс связи USB 2.0
              • встроенный регистратор параметров
              • компактный алюминиевый корпус

              Блок индикации БИ06.2 предназначен для отображения информации и формирования управляющего сигнала в электронных системах управления и защиты строительно-дорожных машин.

              Содержит последовательный интерфейс связи USB 2.0 для считывания данных встроенного регистратора параметров с помощью флэш-накопителей.

              Детали

              Флэш-накопитель в USB-разъеме
              Универсальное крепление
              Двухпозиционный переключатель

              Основные технические данные

              Параметр Значение
              Элементы индикации
              • графический ЖК-дисплей
                разрешение 128×64, размер видимой области 50×28 мм
                • светодиодный индикатор
                  двухцветный (красный/желтый)
                  Органы управления 3 кнопки, переключатель на 2 положения
                  Звуковая сигнализация динамический излучатель
                  Интерфейс связи RBus
                  Последовательный интерфейс связи USB 2.0
                  Дискретный вход 3 дискретных входа на 3 состояния — разомкнут, замкнут на «+», замкнут на «массу»
                  Дискретный выход максимально-допустимый ток 200 мА
                  Электрическое соединение розетка AMP Superseal 1,5 (6 контактов), вилка AMP Superseal 1,5 (4 контакта)
                  Напряжение питания, В от 10 до 32
                  Потребляемая мощность, Вт, не более 16 (при напряжении питания 32 В)
                  Диапазон температур, °C
                  • рабочих
                    от минус 40 до +60
                    • предельных
                      от минус 45 до +70
                      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP65
                      Допустимые вибрационные нагрузки, не более
                      • максимальное ускорение, м/с2
                        50
                        • в диапазоне частот, Гц
                          от 50 до 200
                          Допустимые ударные нагрузки, м/с2, не более 100
                          Габаритные размеры (без учета крепления), мм, не более 98 × 64 × 34
                          Масса, кг, не более 0,5

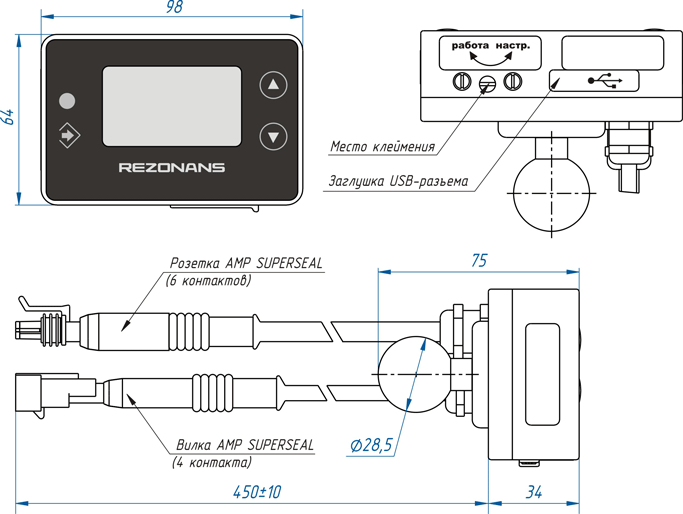

                          Габаритные и присоединительные размеры
