Графическая панель оператора БИ04.80

Панель оператора БИ04.80 предназначена для отображения информации в электронных системах строительно-дорожных машин.

Содержит набор стандартных проводных (CANopen, RBus, USB) и беспроводных интерфейсов (Bluetooth или Wi-Fi).

Для взаимодействия с оператором в диалоговом режиме панель содержит 5 кнопок, назначение которых задается программно в зависимости от режима работы машины и панели.

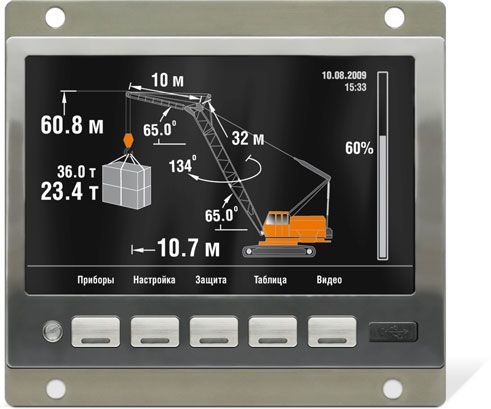

Графическая панель оператора БИ04.80

Основные особенности

  • графический TFT-дисплей размером 7" с возможностью отображения 262114 цветов;
  • подключение двух видеокамер;
  • интерфейсы Bluetooth и USB;
  • крепление VESA 75.

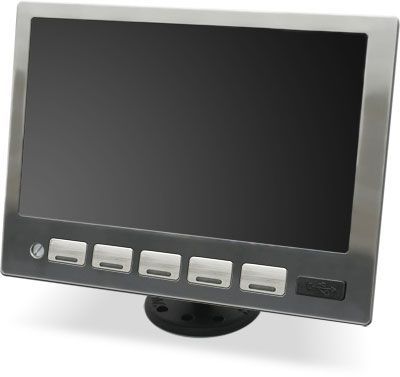

Модификация панели с креплением на универсальном кронштейне

Основные технические данные

Параметр Значение
Параметры графического дисплея:
  • тип и формат
    графический LCD TFT, 16:9
    • размер
      7" (152.4 × 91.4 мм)
      • разрешение
        800×480
        • количество отображаемых цветов
          262114
          Последовательные интерфейсы связи RBus, CANopen, USB 2.0
          Радиоинтерфейсы Bluetooth (WiFi — по заказу)
          Органы управления 5 кнопок с подсветкой
          Напряжение питания, В от 8 до 32
          Электрическое соединение вилка AMP Seal (14 контактов)
          Потребляемая мощность, Вт, не более 5
          Диапазон температур, °С
          • рабочих
            от минус 40 до +55
            • предельных
              от минус 50 до +65
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
              Допустимые вибрационные нагрузки, не более
              • максимальное ускорение, м/с2
                50
                • в диапазоне частот, Гц
                  от 50 до 200
                  Допустимые ударные нагрузки, м/с2, не более 10
                  Габаритные размеры, мм, не более:
                  • встраиваемого исполнения
                    176 × 160 × 38
                    • с креплением на кронштейне
                      176 × 132 × 38
                      Масса, кг, не более 1

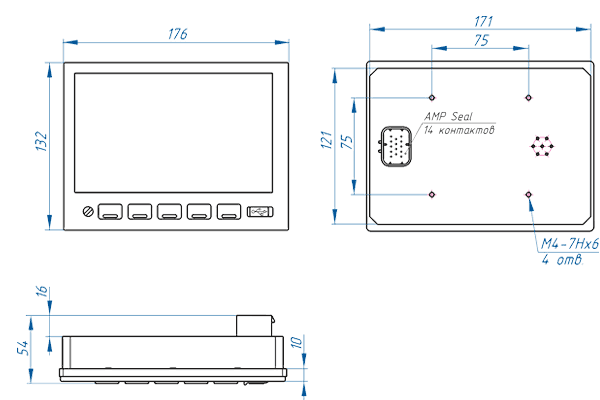

                      Габаритные и присоединительные размеры

                      встраиваемого исполнения   с креплением на кронштейне

                      Техническое описание панелей оператора с графическими дисплеями
                      PDF, 1,4 МB
