Блок индикации БИ04.43

Основные особенности
  • графический ЖК-дисплей с разрешением 202×32
  • питание от сети переменного тока напряжением 220 В
  • одновременное отображение информационных сообщений и рабочих параметров
  • наглядный и удобный ввод настроечных параметров крана
  • считывание данных регистратора и загрузка в блок индикации параметров крана с помощью SD-карты
  • силовой выход с током коммутации 3 А
  • обработка двух дискретных сигналов постоянного (до 540 В) или переменного (380 В) напряжений
Исполнение: БИ04.43-01БИ04.43

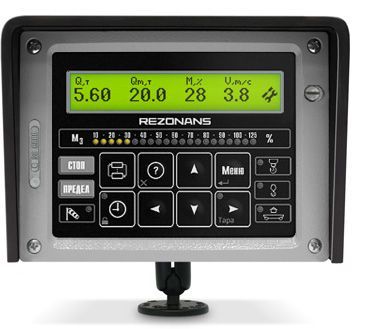

БИ04.43 с креплением на кронштейне

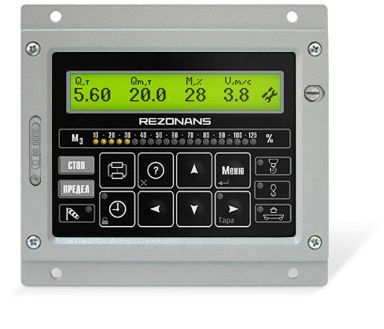

БИ04.43 встраиваемого исполнения

Предназначен для работы в качестве центрального управляющего и вычислительного блока прибора безопасности для кранов мостового типа.

Используется для ввода режимов работы прибора и вывода информации о работе крана, а также управления сигналами блокировки.

Основные технические данные

Параметр Значение
Элементы индикации
  • дисплей
    ЖК, графический (202×32)
    • световые табло
      2 (желтое, красное)
      • светодиодные индикаторы
        27
        Органы управления 8 кнопок на лицевой панели
        Звуковая сигнализация динамический излучатель на задней стенке
        Интерфейс связи RBus
        Электрические соединения
        • питание
          вилка FQ14-2ZP
          • линия связи с датчиками
            вилка AMP Superseal 1,5 (4 контакта)
            • входы и выходы
              вилка FQ14-4ZP
              • считывание регистратора параметров
                разъем Secure Digital
                Напряжение питания, В ~220±10%
                Потребляемый ток, А, не более 0,1
                Количество обрабатываемых дискретных сигналов переменного (380 В) и постоянного (от 150 до 540 В) тока 2
                Параметры силового выхода:
                • ток коммутации, А, не более
                  3
                  • напряжение коммутации, В, не более
                    380
                    Диапазон температур, °C
                    • рабочих
                      от минус 40 до +55
                      • предельных
                        от минус 50 до +65
                        Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                        Допустимые вибрационные нагрузки, не более
                        • максимальное ускорение, м/с2
                          50
                          • в диапазоне частот, Гц
                            от 50 до 200
                            Допустимые ударные нагрузки, м/с2, не более 100
                            Габаритные размеры, мм, не более
                            • встраиваемого исполнения (БИ04.43)
                              175 × 160 × 96
                              • с креплением на кронштейне (БИ04.43-01)
                                175 × 125 × 96
                                Масса, кг, не более 1,3
