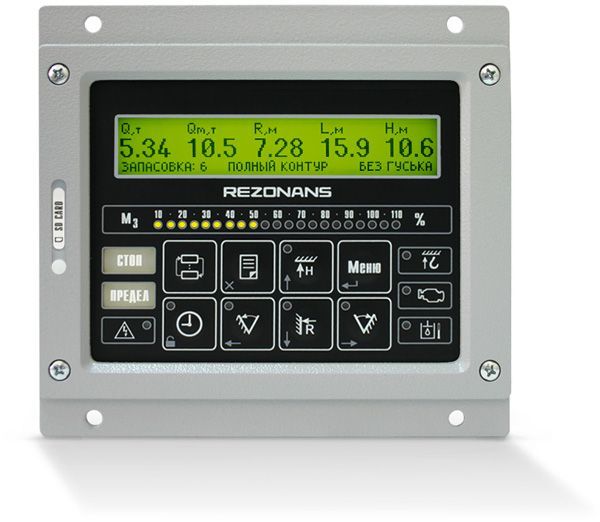

Блок индикации БИ04.40

Основные особенности

  • одновременное отображение пяти рабочих параметров;
  • наглядный и удобный ввод опорного контура, запасовки и стрелового оборудования;
  • одновременное отображение информационных сообщений и рабочих параметров.

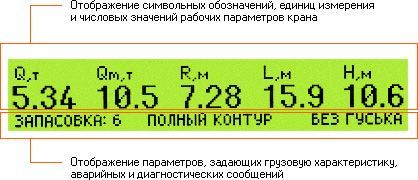

Дисплей функционально разделён на две части. В верхней его части отображается до 5 рабочих параметров крана (максимальная масса, допустимая масса, вылет и т.п. ), в нижней — параметры, задающие грузовую характеристику крана и вводимые крановщиком (положение выносных опор, кратность запасовки полиспаста, наличие удлинителя стрелы):

В случае срабатывания ограничения в нижней части дисплее выводится информационное сообщение описывающее причину блокировки:

Меню с графическими пиктограммами:

Введена кнопка выбора грузовой характеристики, последовательным нажатием на которую можно выделить изменяемый параметр и кнопками вверх, вниз выбрать значение этого параметра:

Основные технические данные

Параметр Значение
Элементы индикации
  • дисплей
    ЖК, графический (202×32)
    • световые табло
      2 (желтое, красное)
      • светодиодные индикаторы
        30
        Звуковая сигнализация динамический излучатель на задней стенке
        Интерфейс связи цифровой последовательный на основе ISO 9141
        Электрические соединения
        • питание и линия связи
          вилка AMP Superseal 1,5 (4 контакта)
          • считывание регистратора параметров
            разъем Secure Digital
            Напряжение питания, В от 8 до 32
            Потребляемый ток, А, не более 2
            Диапазон температур, °C
            • рабочих
              от минус 40 до +55
              • предельных
                от минус 50 до +65
                Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                Допустимые вибрационные нагрузки, не более
                • максимальное ускорение, м/с2
                  50
                  • в диапазоне частот, Гц
                    от 50 до 200
                    Допустимые ударные нагрузки, м/с2, не более 100
                    Габаритные размеры, мм, не более
                    • встраиваемого исполнения
                      175 × 160 × 96
                      • с креплением на кронштейне
                        175 × 125 × 96
                        Масса, кг, не более 0,75
