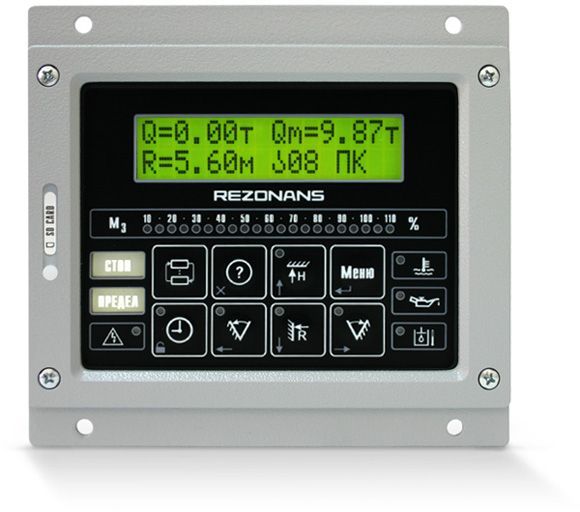

Блок индикации БИ04.14

Основные технические данные

Параметр Значение

Элементы индикации

жидкокристаллический дисплей
1 (2 строки по 16 символов)

световые табло
2 (желтое, красное)

светодиодные индикаторы
30

Звуковая сигнализация динамический излучатель на задней стенке

Интерфейс связи цифровой последовательный на основе ISO 9141

Дискретные входы отсутствуют

Выходы отсутствуют

Электрические соединения Розетка 2РМ18Б4Ш5В1

Напряжение питания, В от 8 до 32

Потребляемый ток, А, не более 2

Диапазон температур, °C

рабочих
от минус 40 до +55

предельных
от минус 50 до +65

Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54

Допустимые вибрационные нагрузки, не более

максимальное ускорение, м/с²
50

в диапазоне частот, Гц
от 50 до 200

Допустимые ударные нагрузки, м/с², не более 100

Габаритные размеры, мм, не более:

встраиваемого исполнения
175 × 160 × 71

с креплением на кронштейне
175 × 125 × 71

Масса, кг, не более 0,75

Параметр	Значение
Элементы индикации
жидкокристаллический дисплей	1 (2 строки по 16 символов)
световые табло	2 (желтое, красное)
светодиодные индикаторы	30
Звуковая сигнализация	динамический излучатель на задней стенке
Интерфейс связи	цифровой последовательный на основе ISO 9141
Дискретные входы	отсутствуют
Выходы	отсутствуют
Электрические соединения	Розетка 2РМ18Б4Ш5В1
Напряжение питания, В	от 8 до 32
Потребляемый ток, А, не более	2
Диапазон температур, °C
рабочих	от минус 40 до +55
предельных	от минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96	IP54
Допустимые вибрационные нагрузки, не более
максимальное ускорение, м/с²	50
в диапазоне частот, Гц	от 50 до 200
Допустимые ударные нагрузки, м/с², не более	100
Габаритные размеры, мм, не более:
встраиваемого исполнения	175 × 160 × 71
с креплением на кронштейне	175 × 125 × 71
Масса, кг, не более	0,75
