Пульт переключения гидроконтуров управления ПУ7.1
Основные особенности
|
|

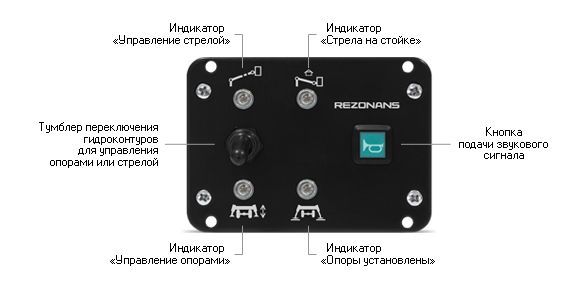

Пульт управления ПУ7.1 предназначен для контроля состояния опор и переключения между гидравлическими контурами управления опорами и стрелой.
Кнопка отвечает за подачу внешнего звукового сигнала.
Используется в составе электронных систем контроля и управления СБУК.
Выполняемые функции
— формирование дискретных сигналов переключения рабочих контуров и подачи звукового сигнала;
— формирование дополнительных дискретных сигналов повышения частоты вращения двигателя и останова двигателя по командам от контроллера СБУК по CAN-шине;
— обработка и индикация сигналов установки машины на опоры и стрелы на транспортную стойку;
— передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
— светодиодная индикация состояния входов и выходов управления рабочими гидравлическими контурами.
— формирование дополнительных дискретных сигналов повышения частоты вращения двигателя и останова двигателя по командам от контроллера СБУК по CAN-шине;
— обработка и индикация сигналов установки машины на опоры и стрелы на транспортную стойку;
— передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
— светодиодная индикация состояния входов и выходов управления рабочими гидравлическими контурами.
Основные технические данные
| Органы управления | переключатель, кнопка управления звуковым сигналом |
| Органы индикации | 4 световых индикатора |
| Последовательный интерфейс связи | CAN (SAE J1939) |
| Напряжение питание, В | от 10 до 32 |
| Электрическое соединение | вилка AMP Seal (14 контактов) |
| Потребляемая мощность, Вт, не более | 8 |
| Диапазон температур, °С | |
|
от минус 40 до +55 |
|
от минус 50 до +65 |
| Степень защиты от внешних воздействующих факторов по ГОСТ 14254 | IP67 |
| Допустимые вибрационные нагрузки | |
|
50 |
|
от 50 до 200 |
| Допустимые ударные нагрузки, м/с2, не более | 100 |
| Габаритные размеры, мм, не более | 120 × 86 × 71 |
| Масса, кг, не более | 0,6 |

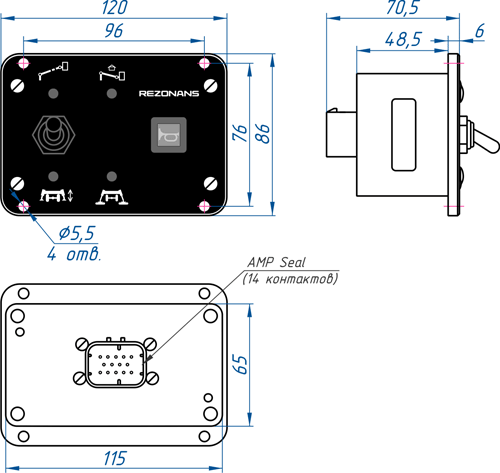

Габаритные и присоединительные размеры
