Пульт управления ПУ6.1

Основные особенности
  • мобильное исполнение
  • графический ЖК-дисплей с разрешением 133×64
  • CAN-интерфейс, соответствующий стандарту SAE J1939
  • встроенный регистратор параметров с разъемом для SD-карты для считывания данных
  • аварийная кнопка для разрыва цепи управления

Пульты управления ПУ6.1 предназначены для дистанционного пропорционального и дискретного управления и для отображения информации о параметрах работы строительно-дорожных машин.

Могут поставляться с элементами крепления для стационарной установки на машину для работы в качестве основного пульта управления.

Пульты управления ПУ6.1 могут поставляться в беспроводном исполнении с передачей и приемом сигналов по радиоканалу с повышенной помехозащищенностью.

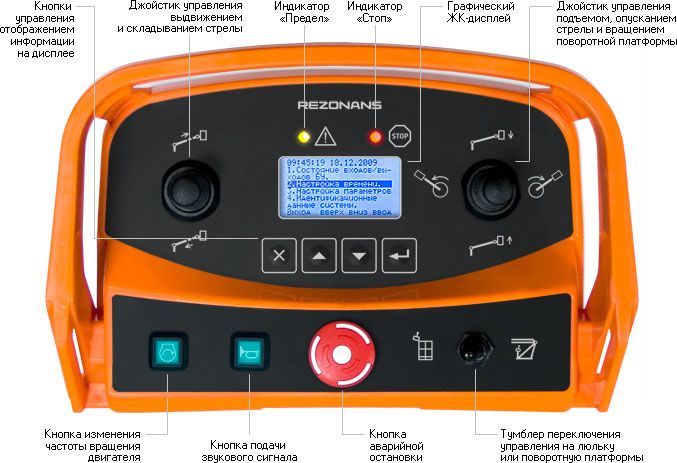

Пример комплектации пульта для управления автогидроподъемником

Пульт для автогидроподъемников

Выполняемые функции

  • формирование дискретных или пропорциональных сигналов управления подъемом, опусканием, выдвижением и складыванием стрелы и вращением платформы;
  • формирование дискретных сигналов управления звуковым сигналом и частотой вращения двигателя;
  • переключение управления с основного пульта управления, расположенного на рабочей платформе, на пульт управления (например, ПУ6.1-01), расположенного в люльке;
  • вывод контролируемых параметров на графический ЖК-дисплей с разрешением 133×64, обеспечивающий считывание информации при любом уровне внешней освещенности;
  • передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
  • диагностика и настройка системы управления без использования дополнительных средств;
  • передача сигнала с аварийной кнопки другим элементам системы управления по CAN-шине;
  • запись данных регистратора параметров на SD-карту;
  • возможность совместной работы с другими пультами управления, включая установленные на рабочем месте оператора или в люльке.

Основные технические данные

Параметр Значение
Органы управления 2 джойстика управления движением, 2 кнопки управления двигателем и звуковым сигналом, 4 кнопки управления отображением информации на дисплее, переключатель выбора активного пульта управления, кнопка аварийной остановки
Органы индикации графический ЖК-дисплей, 2 световых индикатора
Параметры графического дисплея:
  • размер видимой области, мм
    62 × 32
    • разрешение, точек
      133 × 64
      Объем энергонезависимой памяти для журнала событий, МБ 8
      Последовательные интерфейсы связи CAN (SAE J1939), RBus, Secure Digital
      Напряжение питание, В от 10 до 32
      Электрическое соединение вилка AMP 1-967626-6 (9 контактов)
      Потребляемая мощность, Вт, не более 8
      Диапазон температур, °С
      • рабочих
        от минус 40 до +55
        • предельных
          от минус 50 до +65
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
          Допустимые вибрационные нагрузки
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры (без учета элементов крепления), мм, не более 271 × 197 × 158
              Масса, кг, не более 1,5

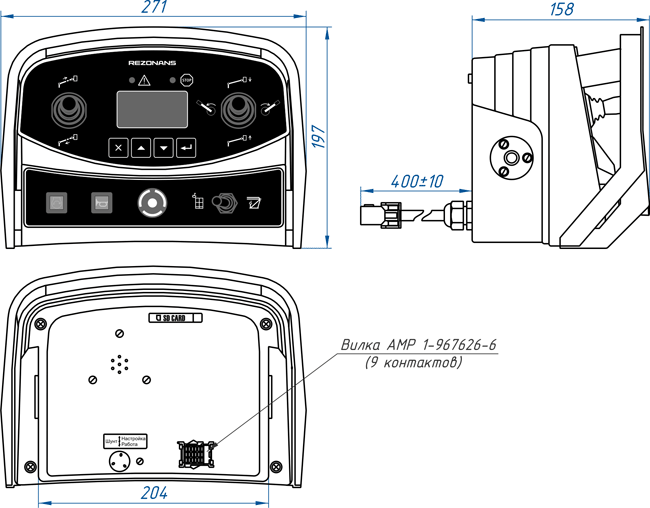

              Габаритные размеры

              Габаритные размеры ПУ6.1
