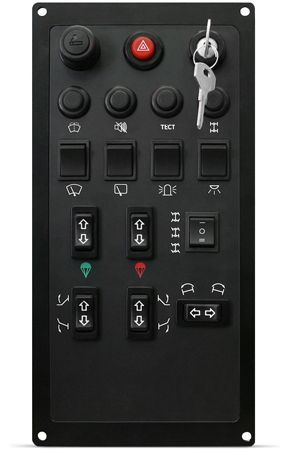

Пульт управления ПУ12.1

Основные особенности
  • работа в составе электрооборудования стрелового погрузчика ПТС 4012–201
  • встраиваемое иcполнение
  • степень защиты от внешних факторов IP40

Пульт управления ПУ12.1 предназначен для запуска двигателя, управления электроприборами и гидроприводами телескопического погрузчика ПТС 4012-201.

Состав пульта управления

— замок-выключатель стартера на 4 положения ключа;
— кнопки включения/выключения осветительных и светосигнальных приборов;
— кнопки управления стеклоочистителями;
— кнопки управления сигнальными функциями приборной панели ПП7.2;
— кнопки управления режимами и приводами гидросистемы;
— кнопкой включения/выключения аварийной сигнализации;
— розетку бортовой сети/прикуриватель.

Основные технические данные

Параметр Значение
Органы управления Кнопка включения аварийной световой сигнализации,
замок-выключатель стартера,
9 кнопок переключения без фиксации,
5 кнопок переключения с фиксацией
Номинальное напряжение, В 12
Коммутационная способность, А
  • двухпозиционных кнопок
    5
    • трехпозиционных кнопок, А
      5
      • переключателей
        7,5
        • замка стартера
          7,5
          • выключателя аварийной сигнализации
            12
            Диапазон рабочих температур, С° от минус 40 до + 55
            Сепень защиты от внешних факторов по ГОСТ 14254 IP40
            Допустимые ударные нагрузки, м/с2, не более 100
            Допустимые вибрационные нагрузки
            • амплитуда ускорения, м/с2, не более
              50
              • в диапазоне частот, Гц
                от 50 до 250
                Габаритные размеры, мм, не более 350 × 175 × 100
                Масса, кг, не более 1,8

                Габаритные и присоединительные размеры

                Габаритные размеры ПУ12.1

                <
