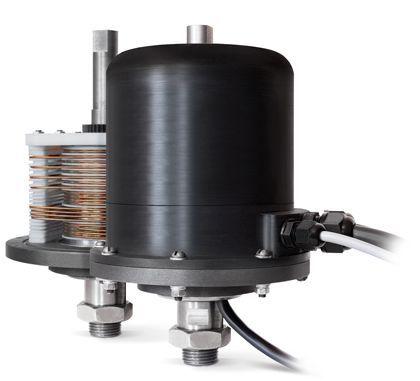

Токосъемники серии ТКА

Основные особенности

герметичная конструкция с возможностью изменения количества контактных цепей
модификации со встроенными датчиками угла поворота для приборов безопасности и систем защиты
исполнение с центральным отверстием для троса педали акселератора, гидрошланга и т.п.
дополнительный поводок для поворота токосъемника

Токосъемники серии ТКА (вращающиеся контактные устройства) предназначены для передачи электрических сигналов от неподвижного механизма к вращающемуся.

Наиболее часто используются в качестве крановых токосъемников (ВКУ) для соединения электрических сигналов поворотной крановой установки с электрооборудованием базового шасси.

Токосъемники могут комплектоваться встроенными датчиками угла поворота с цифровым или аналоговым интерфейсом и дискретным выходом.

По отдельному заказу возможна поставка токосъемников серии ТКА с повышенным рабочим напряжением.

Обозначение исполнений

ТКА

–

3/8

–

Наименование серии

Спецификация заказчика

Количество силовых/сигнальных цепей

Дополнительное водило:

В1 — установленно
В2 — не установленно

Максимальная сила тока
силовых/сигнальных цепей:

1 — 30/10

Датчик угла поворота:

А0 — отсутствует
А1 — с цифровым интерфейсом RBus
А2 — аналоговый датчик с выходным сигналом от 0,5 до 4,5 В

Способ установки:

М1 — на фланце
М2 — на оси с резьбой М24-6g

Основные технические данные

Параметр Значение

Рабочее напряжение контактной пары, В, не более 33

Рабочий ток контактной пары, А, не более:

силовой
30

сигнальной
10

Максимальное количество колец, штук 50

Сечения проводов, мм²:

силовых
2×1,5

сигнальных
0,75

Переходное сопротивление контактной пары, Ом, не более: 0,03

Износоустойчивость контактной пары, оборотов, не менее 1 млн.

Диапазон температур, °C:

рабочих
от минус 40 до +55

предельных
от минус 60 до +65

Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67

Допустимые вибрационные нагрузки, не более

максимальное ускорение, м/с²
50

в диапазоне частот, Гц
от 50 до 250

Допустимые ударные нагрузки, м/с², не более 100

Диапазон измерения угла поворота, град:

датчик с цифровым интерфейсом
от 0 до 360

датчик с аналоговым интерфейсом
от минус 165 до +165

Погрешность измерения, не более

аналоговый, %
0,75

цифровой, град.
1

Габаритные размеры, мм, не более (L — высота токосъемника)

крепление на фланце
180 × 180 × L

крепление на оси
163 × 140 × L

Масса (для модификации с 3 силовыми и 8 сигнальными кольцами), кг, не более 2

Параметр	Значение
Рабочее напряжение контактной пары, В, не более	33
Рабочий ток контактной пары, А, не более:
силовой	30
сигнальной	10
Максимальное количество колец, штук	50
Сечения проводов, мм²:
силовых	2×1,5
сигнальных	0,75
Переходное сопротивление контактной пары, Ом, не более:	0,03
Износоустойчивость контактной пары, оборотов, не менее	1 млн.
Диапазон температур, °C:
рабочих	от минус 40 до +55
предельных	от минус 60 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96	IP67
Допустимые вибрационные нагрузки, не более
максимальное ускорение, м/с²	50
в диапазоне частот, Гц	от 50 до 250
Допустимые ударные нагрузки, м/с², не более	100
Диапазон измерения угла поворота, град:
датчик с цифровым интерфейсом	от 0 до 360
датчик с аналоговым интерфейсом	от минус 165 до +165
Погрешность измерения, не более
аналоговый, %	0,75
цифровой, град.	1
Габаритные размеры, мм, не более (L — высота токосъемника)
крепление на фланце	180 × 180 × L
крепление на оси	163 × 140 × L
Масса (для модификации с 3 силовыми и 8 сигнальными кольцами), кг, не более	2

Габаритные и присоединительные размеры токосъемников

Крепление на осиКрепление на фланце

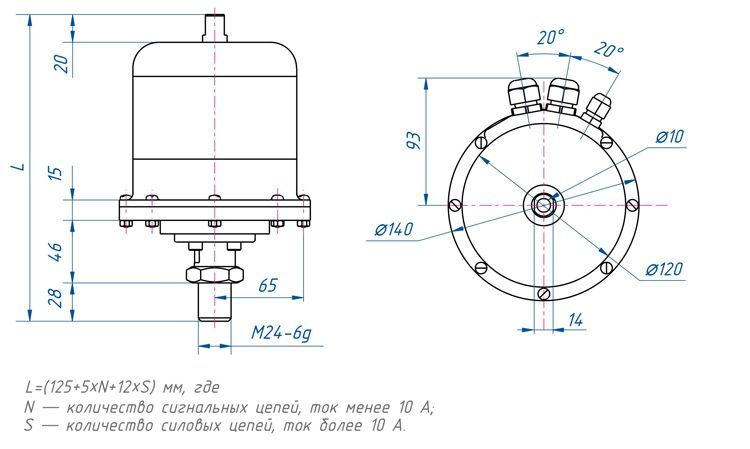

Габаритный чертеж блока управления БУ1-11

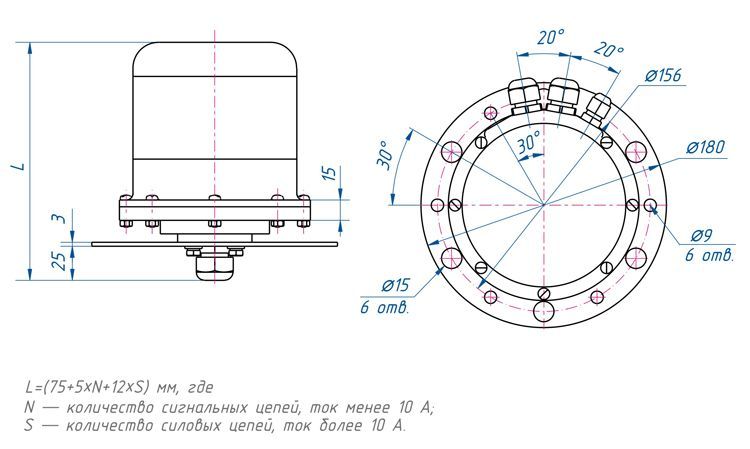

Габаритный чертеж блока управления БУ1-12
