Преобразователи скорости ветра серии МС2

Основные особенности
  • крепление на подвижное основание
  • корпус и крыльчатка из армамида
  • четырехсекундное усреднение результатов измерения
  • модификации с цифровым или импульсным интерфейсом

Предназначен для измерения скорости ветрового потока.

Имеет крепление с противовесом, обеспечивающее вертикальную ориентацию датчика вне зависимости от угла наклона основания.

Применяется в составе приборов безопасности грузоподъемных кранов, автолестниц и автогидроподъемников для измерения скорости ветра и определения опасных ветровых порывов.

Обозначение исполнений

  МС2 Р   1   1 С
Наименование                               Спецификация заказчика
Тип выходного сигнала:
И — импульсный
Р — цифровой
                              Тип электрического подключения:
1 — вилка AMP Superseal 1.5 (4 контакта)
3 — Разъем 2РМ14БПН4Ш1В1
Модификация:
Для цифрового сигнала:
1 — RBus
Для импульсного сигнала:
1 — от 0 до 32 Гц


Основные технические данные

Параметр Значение
Диапазон измерения, м/с от 1,5 до 32
Погрешность измерения, м/с, не более
V — измеряемое значение скорости ветра
± (1+0,1 V)
Выходной сигнал
  • модификации МС2-Р11, МС2-Р13
    RBus
    • модификация МС2-И11, МС2-И13
      импульсный (0 – 32 Гц)
      Электрическое соединение
      • модификации МС2-Р11, МС2-И11
        вилка AMP Superseal 1,5 (4 контакта)
        • модификация МС2-Р13, МС2-И13
          разъем 2РМ14БПН4Ш1В1
          Напряжение питания, В от 10 до 32
          Диапазон температур, °C
          • рабочих
            от минус 40 до +55
            • предельных
              от минус 50 до +65
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP55
              Допустимые вибрационные нагрузки, не более
              • максимальное ускорение, м/с2
                50
                • в диапазоне частот, Гц
                  от 50 до 250
                  Допустимые ударные нагрузки, м/с2, не более 100
                  Габаритные размеры датчика, диаметр × высота, мм, не более 161 × 64
                  Масса датчика, кг, не более 1,2

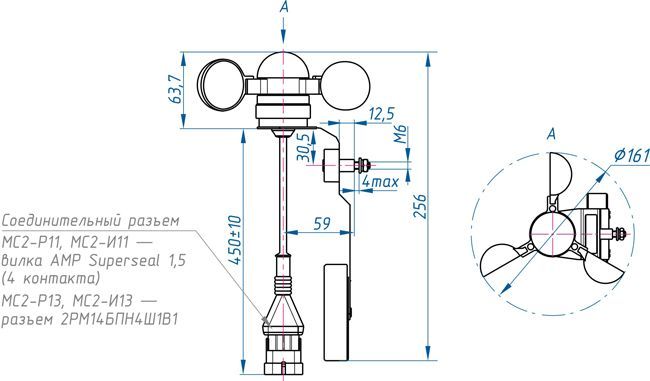

                  Габаритные и присоединительные размеры

                  Техническое описание преобразователей скорости ветра серии МС
                  PDF, 305 КБ
