Датчик угла поворота ДПМ20.6

Датчик угла поворота ДПМ20.6

Основные особенности

  • цифровой интерфейс передачи данных
  • прочный герметичный алюминиевый корпус
  • расширенный диапозон измерения угла
  • модификация с радиочастотным интерфейсом

Датчик угла поворота ДПМ20.6 используется в системах контроля и управления строительно-дорожными машинами для определения положения рабочих органов.

Модификация датчика ДПМ20.6-12.04 содержит радиочастотный интерфейс для коррекции пройденного пути при измерении положения нестационарных (передвижных) кранов.

Обозначение исполнений

  ДПМ20.6 12 . XX
Наименование                 Код адреса датчика в протоколе обмена
01 — 0х19
02 — 0х1С
03 — 0х1В
04 — 0х1А
Напряжение питания

Основные технические данные

Параметр Значение
Диапазон измерения угла поворота, град. от 0 до 43200
Погрешность измерения, град., не более ±3
Напряжение питания, В от 10 до 18
Интерфейс связи RBus
Электрическое соединение вилка AMP Superseal 1.5 (4 контакта)
Потребляемый ток, А, не более 0,025
Диапазон температур, °C
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры (без элементов крепления), мм, не более 50 × 80 × 62
          Масса, кг, не более 0,5

          Габаритные и присоединительные размеры

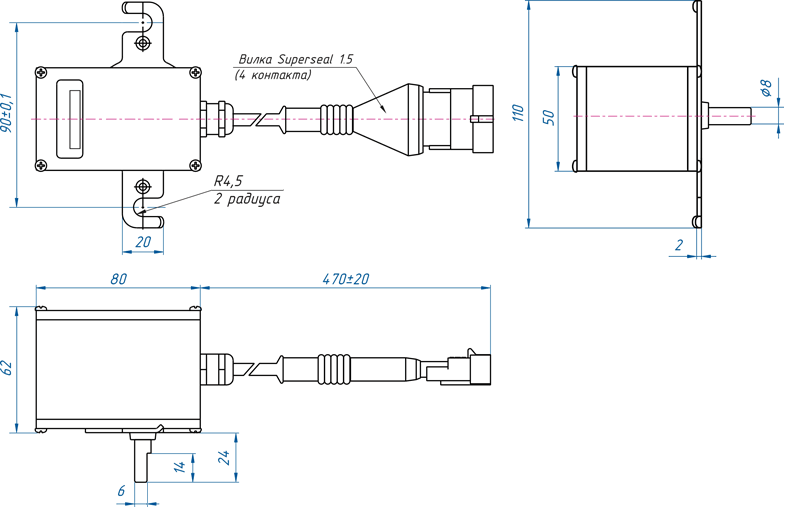

          Габаритные размеры ДПМ20.6

          Техническое описание датчиков угла поворота ДПМ20.6
          PDF, 335 KB
