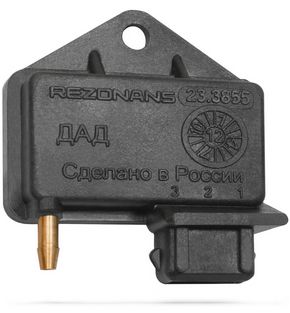

Датчик абсолютного давления ДАД 23.3855

Основные особенности
  • защита от короткого замыкания сигнального вывода на любой из выводов питания
  • защита от воздействия напряжения питания обратной полярности
  • устойчивость к 1,5-кратным перегрузкам по давлению
  • повышенная прочность вводного штуцера

Используется для измерения давления наддувочного воздуха в системе управления автомобильными двигателями.

Выполнен на основе полупроводникового сенсора и предназначен для преобразования абсолютного давления газа в линейно изменяющееся напряжение постоянного тока.

По электрическим характеристикам, габаритным и присоединительным размерам является аналогом датчика давления 74.3829.

Основные технические данные

Параметр Значение
Диапазон измерений, кПа от 50 до 310
Напряжение выходного сигнала, В от 0,65 до 4,55
Основная погрешность измерения, не более, кПа 8
Напряжение питания, В от 4,75 до 5,25
Ток потребления, мА, не более 15
Сопротивление нагрузки датчика, кОм, не менее 50
Диапазон температур, °C:
  • рабочих
    от минус 40 до +125
    • предельных
      от минус 50 до +130
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 250
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 61 × 71 × 23
          Масса, кг, не более 0,04

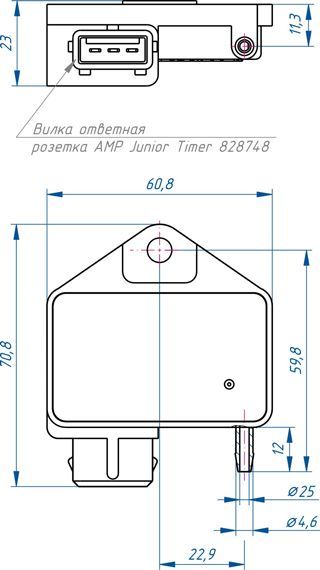

          Габаритные и присоединительные размеры

          Габаритные и присоединительные размеры ДАД23.3855

          Техническое описание датчиков абсолютного давления ДАД 23.3855
          PDF, 217 Кб
