Датчики уровня топлива ДТ7.3

Основные особенности
  • металлический корпус
  • низкая погрешность измерения уровня
  • высокая надежность
  • стойкость к вибрации, ударам и воздействию температур
  • выходные сигналы для стрелочного указателя и контрольной лампы минимального уровня
  • модификации с цифровыми, аналоговыми и частотными интерфейсами

Датчики уровня ДТ7.3 (уровнемеры) предназначены для измерения уровня дизельного топлива, масла, бензина, и гидрожидкости на автотранспортной и строительно-дорожной технике.

Датчик может работать совместно с приемниками указателей уровня топлива типа УБ-170М ТУ 37.003.614-79, 34.3806 ОСТ 37.003.002-85 (для бортовой сети напряжением 24В), 32.3806 ГОСТ 26021 (для бортовой сети 12 В) или с аппаратурой потребителей.

Обозначение моделей


ДТ7
. 3 C L 0   1
Модель                                   Длина соединительного кабеля:
0 — 630 мм
1–9  — длина от 1 до 9 метров соответственно
Номер серии конструктивного
исполнения:
3 — фланцевое крепление

                            Тип разъема:
для ДТ7.3-01 – ДТ7.3-08:
0 — шестиконтактный АМР Superseal 1,5
1 — без разъема
для ДТ7.3-14 – ДТ7.3-16:
0 — семиконтактный FQ14-7TJ-8
1 — без разъема
Выходной сигнал:
01 — аналоговый, от 0,5 до 4,5 В
02 — аналоговый, от 4 до 20 мА
03 — цифровой LIN (протокол RBus)
04 — цифровой RS-485 (протокол MODBus)
05 — цифровой CANopen
06 — цифровой RS-485 (протокол Омникомм)
07 — аналоговый, от 0,5 до 9,5 В
08 — частотный, от 500 до 1500 Гц
09 — цифровой RS-232 (протокол Омникомм)
14 — цифровой RS-485 (протокол MODBus)*
16 — цифровой RS-485 (протокол Омникомм)*
18 — частотный, от 500 до 1500 Гц*
19 — цифровой RS-232 (протокол Омникомм)*

                      Длина измерительной трубки:
200–1000 — длина от 200 до 1000 мм соответственно


*С выходом на приемник указателя уровня топлива.

Основные технические данные

Параметр Значение
Диапазон измерения уровня, мм от 10 до 1000
Погрешность измерения уровня, %, не более ±1
Напряжение питания, В от 10 до 32
Потребляемая мощность, Вт, не более
  • ДТ7.3-01, 7.3-02, 7.3-03, 7.3-07, 7.3-14, 7.3-16, 7.3-18, 7.3-19
    0,8 (с указателем — не более 4)
    • ДТ7.3-04, 7.3-05, 7.3-06, 7.3-08, 7.3-09 (без сигнальной лампы)
      0,2
      Диапазон температур, °C
      • рабочих
        от минус 40 до +55
        • предельных
          от минус 50 до +65
          Режим работы по ГОСТ 3940-84 продолжительный S1
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
          Допустимые вибрационные нагрузки, не более
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 250
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры (без учета длины измерительной трубки), высота × диаметр, мм, не более 22 × 66
              Масса, г, не более (L — длина измерительной трубки) 300+0,435×L

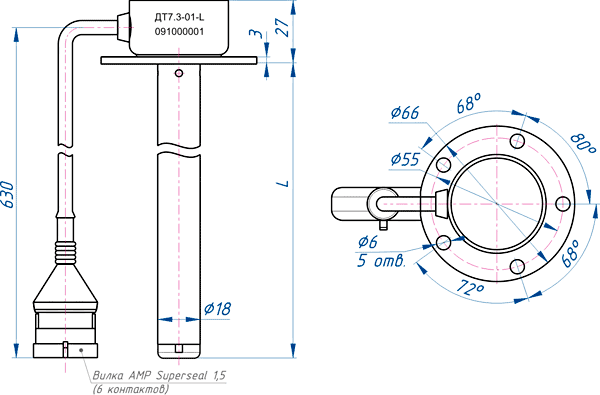

              Габаритные и установочные размеры ДТ7.3

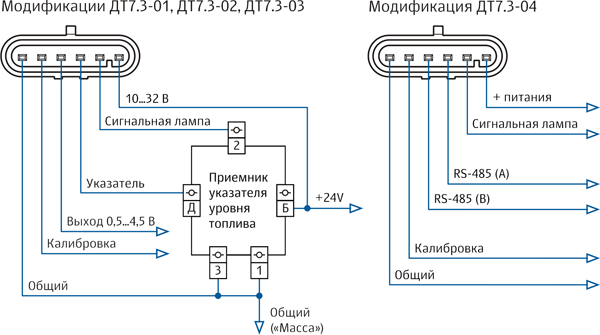

              Схемы подключения
