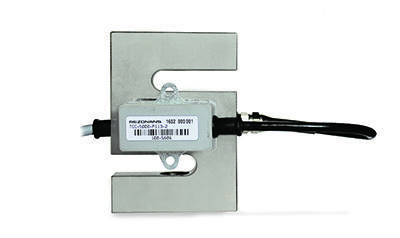

Датчики усилия серии ТCС

измерение усилия до 10000 кгс
высокая точность и стабильность показаний, достигаемая за счет встроенной калибровки
широкий выбор интерфейса
наличие дискретного входа

Предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают измерение и преобразование усилия сжатия в аналоговый или цифровой выходные сигналы.

Используются для измерения усилия сжатия в системах защиты и управления и приборах безопасности грузоподъемных машин.

Обозначение исполнений

ТСС

–

1000

–

Модель:

ТСС — сжатие

Спецификация заказчика:
0 — отсутствует
1 — задание адреса (цифровой интерфейс)
2 — передача состояния дискретного входа (цифровой интерфейс)

Верхнее значение диапазона измерения (кгс)

Тип сигнала:

E — по напряжению
Т — токовый
Р — цифровой интерфейс

Способ крепления:

Для измерения усилия сжатия:
1 — осевое
2 — шатун – «отверстие М12»
3 — «отверстие М20» – «отверстие М20»

Интерфейс:

Для цифрового сигнала:
1 — RBus
2 — CAN

Для токового сигнала:
1 — от 4 до 20 мА
2 — от 0 до 20 мА

Для сигнала по напряжению:
1 — от 0,5 до 4,5 В
2 — от 0 до 5 В

Электрическое подключение:

0 — без соединительного разъема
1 — вилка AMP Superseal 1.5 (4 контакта)
2 — вилка AMP Superseal 1.5 (2 контакта)

Основные технические данные

Параметр	Значение
Диапазон измерения усилия, кгс	от 0 до 10000
Погрешность измерения, не более	1%
Вид деформации чувствительного элемента	сжатие
Допустимая перегрузка, не более
уровень перегрузки, %	150
длительность перегрузки, мин.	2
Напряжение питания, В	от 10 до 32
Диапазон температур, °C
рабочих	от минус 40 до +55
хранения	от минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96	IP67
Допустимые вибрационные нагрузки, не более
максимальное ускорение, м/с²	50
в диапазоне частот, Гц	от 50 до 250
Допустимые ударные нагрузки, м/с², не более	150
Масса, кг, не более
до 1000 кгс	1,5
от 1000 до 5000 кгс	3,2
от 5000 до 10000 кгс	5,0

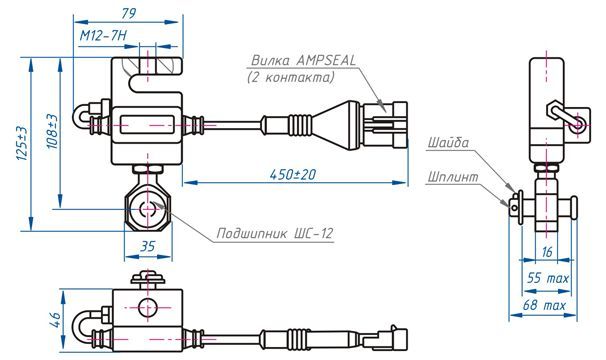

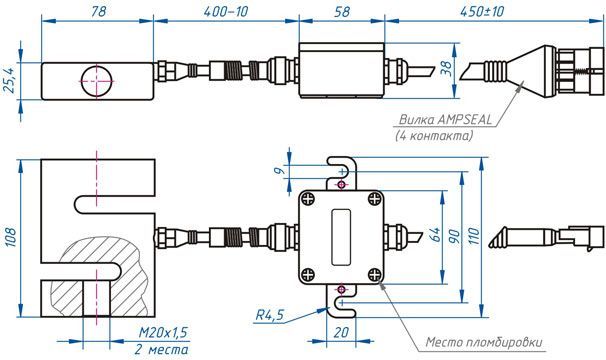

Габаритные и присоединительные размеры

ТСС-500-Т122 ТСС-5000-Р113-X
