Датчики усилия серии ТРС

Основные особенности
  • измерение усилия до 100 т
  • высокая точность и стабильность показаний, достигаемая за счет встроенной калибровки и термокомпенсации
  • цифровой интерфейс передачи данных
  • наличие дискретного входа для подключения кольцевого выключателя

Предназначены для определения усилия в составе приборов безопасности и систем управления грузоподъемной техники. Возможно применение в различных системах автоматического
контроля, защиты и управления промышленного назначения, весовых системах и на строительно-дорожной технике.

Используются для измерения усилия в системах защиты и управления и приборах безопасности грузоподъемных машин.

Обозначение исполнений

    ТРС 10000 P   1   1   2 1
Код продукта                                           Спецификация заказчика (может отсутствовать):
Для цифрового сигнала:
1 —  задание адреса – 0x20, 0x21, 0x22
2 — передача состояния дискретного входа, адрес 0x20
3 —  задание адреса – 0x04, 0x06, 0x09
Диапазон измерения (кг)
Тип сигнала:
E — по напряжению
Т — токовый
Р — цифровой интерфейс
                        Способ крепления:
1 — шатун– шатун
2 — шатун– шпилька М16 (левая резьба)
3 —  отверстие 51 мм – отверстие 51 мм
4 —  шатун повёрнут на 90 градусов – шпилька М16 (левая резьба)
Интерфейс:
Для цифрового сигнала:
1 — RBus
2 — CANopen
Для токового сигнала:
1 — от 4 до 20 мА
2 — от 0 до 20 мА
Для сигнала по напряжению:
1 — от 0,5 до 4,5 В
2 — от 0 до 5 В
                    Электрическое подключение:
0 — без соединительного разъема
1 — вилка AMP Superseal 1.5 (4 контакта)
2 — вилка AMP Superseal 1.5 (2 контакта)

Основные технические данные

Параметр Значение
Напряжение питания, В от 10 до 32
Максимальный потребляемый ток датчиков с цифровым выходом и выходом по напряжению, мА 40
Максимальный потребляемый ток датчиков с токовым выходом, мА 22
Максимальная нагрузка на датчик, от диапазона измерений, % 150
Наработка на отказ, ч 10000
Диапазон температур, °C
  • рабочих
    от минус 40 до +55
    • хранения
      от минус 50 до +65
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 250
          Погрешность измерения усилия во всём диапазоне, % 1
          Допустимые ударные нагрузки,м/с2 100

          Варианты исполнений датчиков

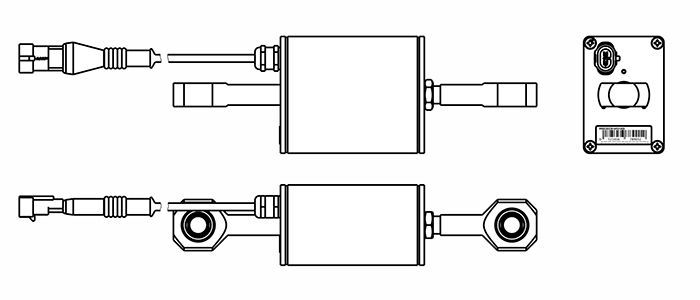

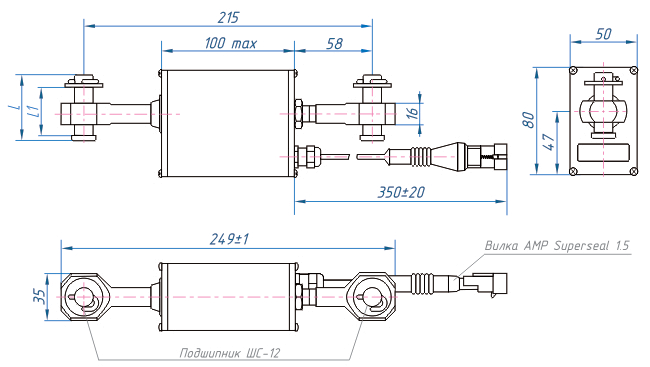

          Шатун - шатун

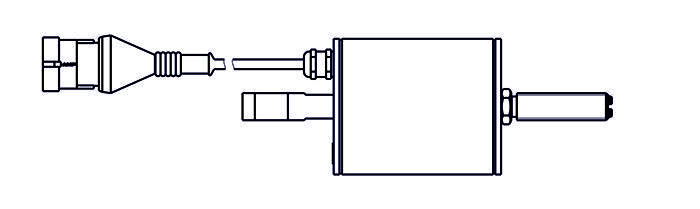

          Шатун - шпилька

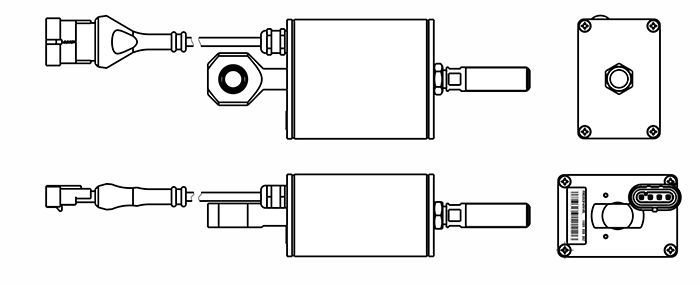

          Шатун - шпилька

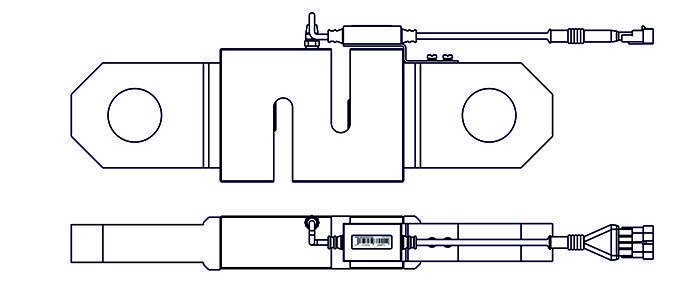

          Отверстие - отверстие

          Техническое описание датчиков усилия серии ТРС
          PDF, 330 КБ
