Датчики перемещения серии ДДС

Основные особенности
  • измерение приращения длины до 50 м
  • автоматическое сматывание провода посредством внутренней пружины
  • встроенный датчик угла наклона
  • цифровой интерфейс передачи данных
  • наличие дискретного входа

Используется в системах безопасности строительно-дорожной техники и предназначен для измерения длины и угла наклона телескопической стрелы грузоподъемного крана.

Выполняемые функции

  • измерение линейного перемещения прямолинейно движущихся объектов;
  • подвод электрической энергии к прямолинейно перемещающимся объектам;
  • измерение угла наклона относительно гравитационной нормали.

Основные технические данные

Параметр Значение
Диапазон измерения, м от 0 до 50
Погрешность измерения перемещения, м, не более ±0,1
Диапазон измерения угла наклона, град. от 0 до 110
Погрешность измерения угла наклона, град., не более ±0,5
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Электрическое соединение AMP Superseal 1,5
Напряжение питания, В от 10 до 32
Потребляемый ток, А, не более 0,02
Максимально допустимый ток нагрузки, А 4
Диапазон температур, °C
  • рабочих
    от минус 40 до +55
    • предельных
      от минус 50 до +65
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 250
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 305 × 370 × 199
          Масса, кг, не более 16

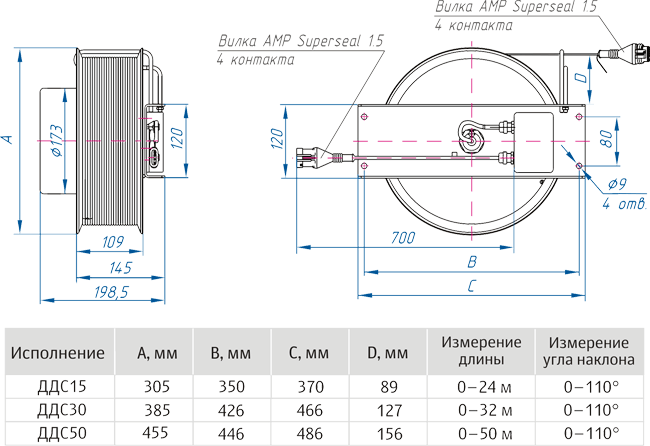

          Габаритные и установочные размеры
