Кабельные барабаны серии БС

Блок индикации БИ06.1

Основные особенности

модификации барабана с ручной или автоматической намоткой кабеля
наличие фиксатора от самопроизвольного разматывания кабеля
возможность поставки со встроенными датчиками перемещения и угла наклона

Используется в системах безопасности строительно-дорожной техники и предназначен для передачи электрической энергии к рабочим органам строительно-дорожных машин.

Может использоваться на кранах с фиксированными длинами стрел для упрощения подключения электрооборудования оголовка стрелы (датчиков опасного приближения к линии электропередач, ограничителя предельного подъема крюка, фар и т.п.).

Обозначение исполнений

БС

–

Наименование серии

Спецификация заказчика (может отсутствовать)

Канатоемкость (м)

Способ подключения жгута

1 — отсутствует
2 — токосъемник (вращающееся контактное устройство)

Количество жил в жгуте

Способ сматывания кабеля

1 — ручной
2 — внутренняя пружина
3 — электропривод

Фиксация от произвольного разматывания

1 — отсутствует
2 — механический фиксатор

Основные технические данные

Параметр Значение

Рабочий диапазон температур, °C от минус 40 до +55

Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67

Допустимые вибрационные нагрузки, не более

максимальное ускорение, м/с²
50

в диапазоне частот, Гц
от 50 до 250

Габаритные размеры, мм, не более 272 × 270 × 270

Масса, кг, не более 13

Параметр	Значение
Рабочий диапазон температур, °C	от минус 40 до +55
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96	IP67
Допустимые вибрационные нагрузки, не более
максимальное ускорение, м/с²	50
в диапазоне частот, Гц	от 50 до 250
Габаритные размеры, мм, не более	272 × 270 × 270
Масса, кг, не более	13

Кабельные барабаны серии БС

Обозначение исполнений

Основные технические данные

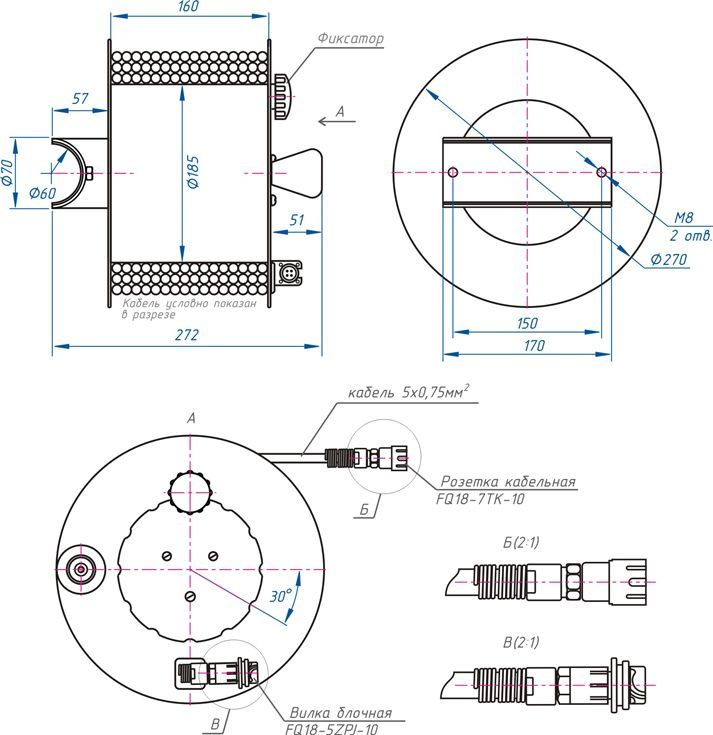

Габаритные и установочные размеры на примере исполнения БС60-5111
