Датчик угла наклона ДУГ45.4

Основные особенности
  • высокая точность измерений
  • стойкость к воздействию вибраций, ударов и температур
  • цифровой интерфейс передачи данных
  • наличие дискретного входа

Предназначен для измерения угла наклона относительно гравитационной нормали.

Применяется в составе приборов безопасности для измерения угла наклона стрелы и лестницы в грузоподъемных кранах и автолестницах соответственно.

Модификация датчика ДУГ45.4-01 отличается от модификации ДУГ45.4 только логикой работы программы (отзывается на другой адрес). Применяется в системах с двумя датчиками угла наклона (например, прибор безопасности ОГМ240-35 на кране в башенно-стреловом исполнении).

Модификация ДУГ45.4-02 содержит два дополнительных разъёма на корпусе и кроме измерения угла наклона, может выполнять функции распределительной коробки.

Основные технические данные

Параметр Значение
Диапазон измерения угла наклона, град. ±45
Погрешность измерения угла наклона, град., не более ±0,5
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Электрическое соединение Вилка 2РМГД18Б4Ш5Е2
Напряжение питания, В от 8 до 32
Диапазон температур, °C
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 145 × 86 × 41
          Масса, кг, не более 0,35

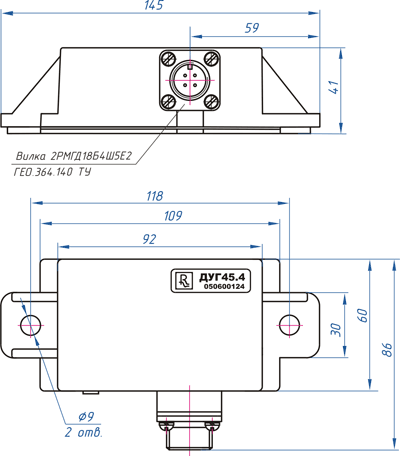

          Габаритные и присоединительные размеры
