Датчик угла наклона ДУГ45.14

Основные особенности
  • высокая точность измерений
  • стойкость к воздействию вибраций, ударов и температур
  • цифровой интерфейс передачи данных
  • наличие дискретного входа

Предназначен для измерения угла наклона относительно гравитационной нормали.

Применяется в составе приборов безопасности для измерения угла наклона стрелы в составе грузоподъемных кранов, пожарных автолестниц, краново-бурильных машин и другой строительно-дорожной техники.

Основные технические данные

Параметр Значение
Диапазон измерения угла наклона, град. ±45
Погрешность измерения угла наклона, град., не более ±0,5
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Электрическое соединение вилка AMP Superseal 1,5 (4 контакта)
Напряжение питания, В от 10 до 32
Диапазон температур, °C
  • рабочих
    от минус 40 до +55
    • предельных
      от минус 50 до +65
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • в диапазоне частот, Гц
        от 50 до 250
        • максимальное ускорение, м/с2
          50
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 136 × 66 × 42
          Масса, кг, не более 0,35

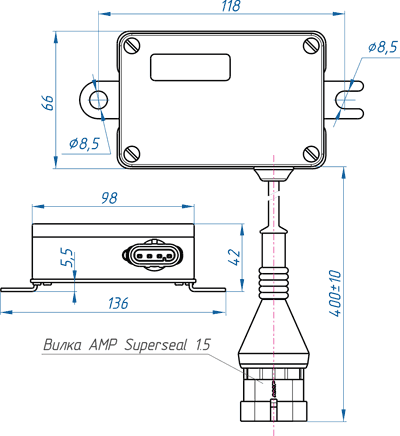

          Габаритные и присоединительные размеры
