Датчик опасного приближения к ЛЭП ДЛ220.3

Основные особенности
  • направленная антенна
  • прочный алюминиевый корпус
  • цифровой интерфейс передачи данных
  • наличие дискретного входа

Предназначен для измерения напряженности электромагнитного поля воздушных ЛЭП переменного тока частотой 50 Гц.

Применяется в составе приборов безопасности для защиты от опасного приближения к ЛЭП оголовка стрелы грузоподъёмных кранов.

Модификация датчика ДЛ220.4-01 имеет дополнительный цифровой вход и два силовых выхода с защитой от короткого замыкания для коммутации нагрузок на оголовке.

Основные технические данные

Параметр Значение
Диапазон измерения напряженности ЛЭП,  кВ от 0,22 до 1 кВ
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Электрическое соединение Вилка 2РМГД18Б4Ш5Е2Б
Напряжение питания, В от 8 до 32
Потребляемый ток, А, не более 0,02
Диапазон температур, °C
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 136 × 147 × 70
          Масса, г, не более 910

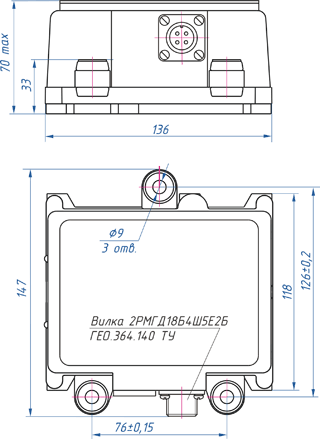

          Габаритные и присоединительные размеры

          <
