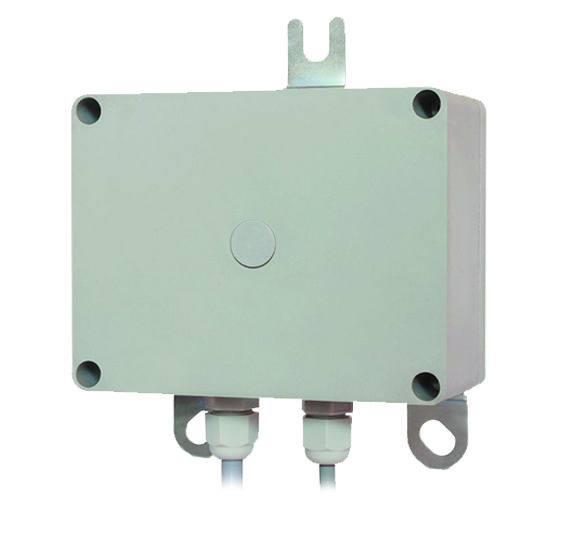

Датчик опасного приближения к ЛЭП ДЛ220.16

Основные особенности
  • всенаправленная антенна
  • один или 2 дискретных входа
  • до 2х силовых выхода с защитой от КЗ
  • цифровой интерфейс передачи данных

Предназначен для измерения напряженности электромагнитного поля воздушных ЛЭП переменного тока частотой 50 Гц.

Применяется в составе приборов безопасности для защиты от опасного приближения к ЛЭП оголовка стрелы грузоподъёмных кранов.

Основные технические данные

Параметр Значение
Диапазон измерения напряжённости электрического поля переменного тока частотой 50 Гц, В/м от 0 до 16
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Количество дискретных входов 1
Электрическое соединение вилка AMP Superseal 1,5 (4 контакта)
Напряжение питания, В от 8 до 32
Собственный потребляемый ток, А, не более 0,02
Диапазон температур, °C
  • рабочих
    от минус 40 до +55
    • предельных
      от минус 50 до +65
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP55
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 250
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 115 × 146 × 84
          Масса, г, не более 910

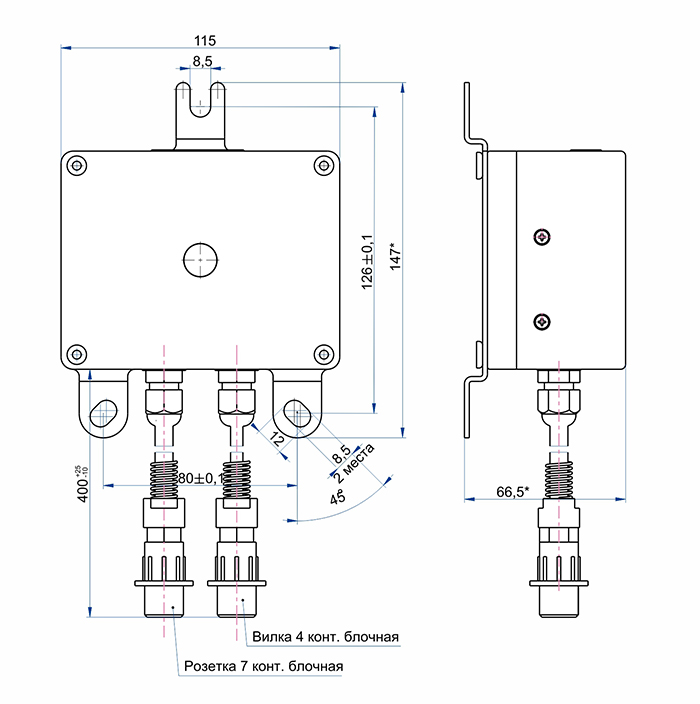

          Габаритные и присоединительные размеры

          Техническое описание ДЛ220
          PDF, 626 КБ
