Реле прерывистой сигнализации РПС24

Основные особенности
  • работа со штатным автомобильным звуковым сигналом
  • защита от перегрузок, перегрева и переполюсовки питания
  • модификации на напряжения 12В и 24В
  • модификации «на замыкание» и «на размыкание» выключателя задней передачи
  • стандартный автомобильный разъем

Предназначено для формирования прерывистого звукового сигнала при движении задним ходом автотракторной и строительно-дорожной техники.

Реле подключается к штатному звуковому излучателю (автомобильному сигналу), и формирует непрерывный сигнал при нажатии на кнопку звукового сигнала и прерывистый сигнал при включении задней передачи.

Выполнено по схеме с электронным коммутатором и размещено в пластмассовом корпусе с крепежным кронштейном и автомобильным штыревым разъемом (колодкой). Схема реле имеет защиту от перегрузок и коротких замыканий в цепи нагрузки и защиту от подачи напряжения питания обратной полярности.

Реле выпускаются в четырех модификациях в зависимости от напряжения питания (12В или 24В) и конфигурации выключателя задней передачи (размыкание с массой или замыкание на плюс бортовой сети).

Реле также может применяться в качестве управляемого прерывателя для любых типов нагрузки.

Основные технические данные

Параметр Значение
Номинальное напряжение питания, В
  • для РПС12.2
    12
    • для РПС24.2
      24
      Диапазон рабочих напряжений, В
      • для напряжения питания 12В (РПС12)
        от 9 до 16
        • для напряжения питания 24В (РПС24)
          от 18 до 32
          Максимальный ток нагрузки, А 2
          Потребляемый ток, мА, не более 15
          Частота прерываний, циклов/мин. 60±10
          Скважность прерываний 2
          Ток управляющих контактов (выводы 1 и 5), мА 5
          Диапазон рабочих температур, °C от минус 40 до +55
          Допустимые вибрационные нагрузки, не более
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP52
              Рабочее положение контактами разъема вниз
              Габаритные размеры, мм, не более 45 × 60 × 43
              Масса, г, не более 40

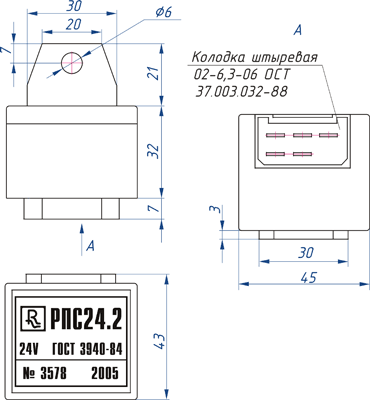

              Габаритные и присоединительные размеры

              Примечание: РПС12.2 имеет габаритные и присоединительные размеры, аналогичные РПС24.2.
