Регулятор напряжения РН-116

Основные особенности
  • максимальный ток обмотки возбуждения до 12 А
  • питание обмотки возбуждения от дополнительного выпрямителя генератора с коммутацией на «массу»
  • защита от короткого замыкания обмотки возбуждения
  • двухпроводная схема подключения

Предназначен для автоматического поддержания напряжения на выводах генератора при изменении частоты вращения и тока нагрузки посредством регулирования тока, протекающего по обмотке возбуждения.

Применяется в комплекте с генератором переменного тока со встроенным выпрямителем типа Г-3, Г-3Д, ГП-6,5, ГП-6,5Д и т.п. (номинальное напряжение 28 В, ток возбуждения не более 10,5 А) и аккумуляторной батареей.

Применяется на промышленных тракторах ДЭТ-250, ДЭТ-320 производства ЧТЗ-Уралтрак.

По электрическим характеристикам, установочным и присоединительным размерам взаимозаменяем с регулятором РН-116 производства МЗТ Трансмаш.

Основные технические данные

Параметр Значение
Напряжение, поддерживаемое реле-регулятором, В 27,5±0,7
Максимальный ток обмотки возбуждения, А, не более 12
Схема подключения двухпроводная
Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP52
Диапазон температур, °С
  • рабочих
    от минус 45 до +55
    • предельных
      от минус 50 до +65
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 179 × 131 × 52

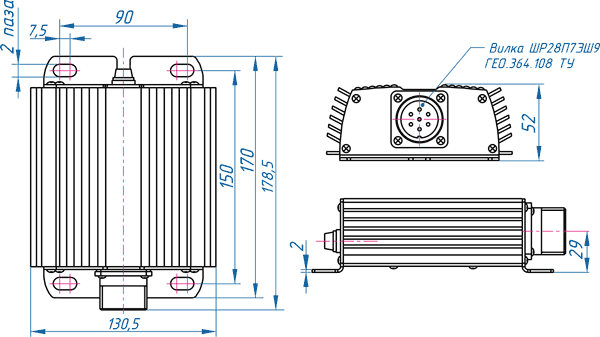

          Габаритные и присоединительные размеры

          Техническое описание РН-116
          PDF, 320 KB
