Реле-регулятор напряжения Р2712.3702

Основные особенности
  • двухступенчатый посезонный переключатель («Зима—Лето»)
  • защита от короткого замыкания обмотки возбуждения
  • коммутация обмотки возбуждения на массу
  • модификации на напряжения 28В и 14В

Предназначен для автоматического поддержания постоянного номинального напряжения 28В на выводах генератора при изменениях его частоты вращения и тока нагрузки.

Применяется на грузовых автомобилях «Урал», «КамАЗ», «КрАЗ» с генераторами переменного тока со встроенными выпрямителями типа 1702.3771, Г288А, Г288В, Г288Е, а также аналогичными, с коммутацией обмотки возбуждения на массу и максимальным током не более 3А.

Также выпускается модификация Р2702.3702 с аналогичными характеристиками на номинальное напряжение 14В.

Посезонный переключатель напряжения позволяет устанавливать оптимальное напряжение генератора для эксплуатации машины в летний и зимний периоды, что продлевает срок службы аккумуляторной батареи.

Регулятор включает в себя электронную схему регулирования напряжения и транзисторный коммутатор с цепями защиты от коротких замыканий.

Регулятор выполнен в прочном пластмассовом корпусе с металлической крышкой и имеет пылебрызгозащитное исполнение. Подключение к внешним цепям осуществляется при помощи выводных болтов с наконечниками.

По электрическим параметрам является аналогом регуляторов типа 2702.3702.

Более 4-х лет устанавливается на всех серийно выпускаемых грузовых машинах производства ОАО АЗ «Урал».

Основные технические данные

Параметр Значение
Напряжение, поддерживаемое реле-регулятором, В
  • I уровень (лето)
    27,2±0,7
    • II уровень (зима)
      29,4±0,7
      Регулируемый ток обмотки возбуждения, А, не более 3,5
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
      Диапазон температур, °С
      • рабочих
        от минус 45 до +70
        • предельных
          от минус 60 до +60
          Габаритные размеры, мм, не более 125 × 94 × 44
          Масса, кг, не более 0,25

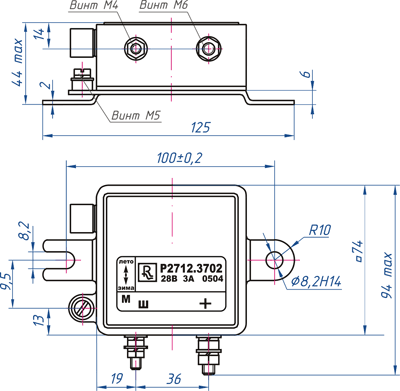

          Габаритные и присоединительные размеры
