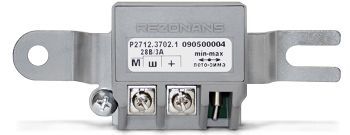

Реле-регуляторы Р2712.3702.1 и Р2702.3702.1

Основные особенности
  • двухступенчатый посезонный переключатель («Зима—Лето»)
  • защита от короткого замыкания обмотки возбуждения
  • коммутация обмотки возбуждения на массу
  • модификации на напряжения 28В и 14В

Предназначены для автоматического поддержания постоянного напряжения на выводах генераторов автотракторной и строительно-дорожной техники.

Выпускаются модификации реле-регулятора Р2712.3702.1 (для генераторов с выходным напряжением 28 В и максимальным током обмотки возбуждения 3 А) и Р2702.3702.1 (для генераторов напряжением 14 В и током обмотки возбуждения 5 А).

Регулировка осуществляется методом компенсирующего изменения тока обмотки возбуждения генератора с помощью электронного коммутатора. Изменение тока обеспечивается широтно-импульсной модуляцией напряжения, подаваемого на обмотку возбуждения.

Обеспечивают коммутацию обмотки возбуждения генератора на минус бортовой сети (второй ее вывод должен быть подключен к плюсу бортовой сети).

Имеют защиту от перенапряжений и короткого замыкания в цепи обмотки возбуждения. Металлическое шасси регулятора имеет электрическое соединение с выводом минуса бортовой сети «М».

Применяются в комплекте с генераторами переменного тока со встроенными выпрямителями. Реле-регулятор Р2712.3702.1 применяется с генераторами типа 1702.3771, Г288А, Г288В, Г288Е и др. Р2702.3702.1 — с генераторами типа 2022.3771 и др.

Двухуровневый переключатель посезонной регулировки «Лето-Зима» позволяет устанавливать оптимальное зарядное напряжение на аккумуляторной батарее в зависимости от сезона.

По электрическим параметрам Р2712.3702.1 является аналогом регуляторов типа 2712.3702 и 1112.3702.

Поставляется на ОАО АЗ «Урал» для комплектации серийно выпускаемых автомобилей «Урал».

Основные технические данные

Параметр Р2712.3702.1 Р2702.3702.1
Напряжение, поддерживаемое реле-регулятором, В
  • I уровень («лето»)
    28,2±0,6 В 14,1±0,3 В
    • II уровень («зима»)
      29,4±0,6 В 14,7±0,3 В
      Максимальный коммутируемый ток, А, не более 3,5 5,5
      Падение напряжения на открытом коммутаторе при максимальном токе, В, не более 0,5 0,3
      Собственный потребляемый ток, мА, не более 15 20
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
      Климатическое исполнение по ГОСТ 52230 У-ХЛ
      Диапазон температур, °С
      • рабочих
        от минус 50 до +70
        • предельных
          от минус 60 до +75
          Габаритные размеры, мм, не более 125 × 50 × 25
          Масса, кг, не более 0,1

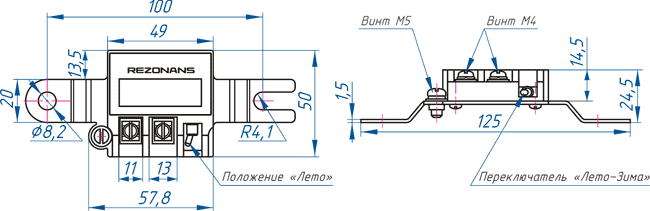

          Габаритные и присоединительные размеры
