Аппараты управления серии АУРСП33

Аппараты управления серии АУРСП33
Основные особенности
  • совмещение рукоятки-манипулятора и электронного блока
  • три функциональные кнопки на верхней части рукоятки-манипулятора
  • модификации джойстиков с датчиком наличия руки оператора на рукоятке управления
  • цифровой интерфейс

Аппарат управления (промышленный джойстик) предназначен для дистанционного пропорционального управления гидравлическими и электрическими приводами строительно-дорожных машин.

Джойстик передает положение рукоятки-манипулятора и состояние кнопок в контроллеры типа СБУК систем контроля, защиты и управления по цифровым интерфейсам CAN или RBus.

Для реализации автоматического блокирования движений машины при снятии оператором руки с рукоятки управления, джойстик может содержать встроенный в рукоятку-манипулятор датчик руки оператора.

К одной линии связи системы управления может быть подключено до 4 аппаратов управления АУРСП33.

Обозначение исполнений

  АУРСП   3   3 . 2 01
Наименование                               Спецификация заказчика
Напряжение питания:
1 — 12В
2 — 24В
3 — 12В и 24В
                              Интерфейс связи:
1 — RBus
2 — CAN
Номер серии конструктивного исполнения

Основные технические данные

Параметр Значение
Угол отклонения рукоятки от нейтрального положения, град. 25±3
Зона нейтрального положения, град., не более 3
Максимальное усилие на рукоятке при отклонении, Н:
  • в основных направлениях
    10
    • при совмещении операций
      15
      Интерфейс CAN, RBus
      Износоустойчивость, отклонений, не менее 1 млн.
      Напряжение питания, В от 10 до 32
      Диапазон рабочих температур, °C от минус 40 до +55
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP52
      Допустимые вибрационные нагрузки
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки,  м/с2, не более 100
          Габаритные размеры, мм, не более 100 × 100 × 280
          Масса, кг, не более 1,5

          Габаритные и присоединительные размеры

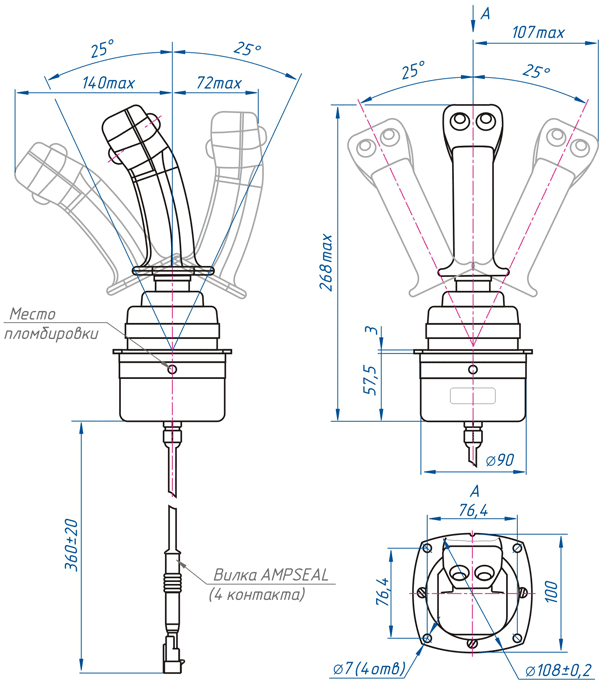

          Габаритные и присоединительные размеры АУРСП33

          Пример установки аппаратов управления на грузоподъемном кране

          Пример установки аппаратов управления на кране ДЭК-361
