Аппарат управления гидрораспределителем АУРСП23.2

Основные особенности
  • совмещение рукоятки-манипулятора и электронного блока
  • подключение непосредственно к электромагнитам гидрораспределителя
  • возможность настройки уровня и формы выходного сигнала без специализированных стендов
  • цифровой интерфейс для интеграции в автоматизированную систему управления

Аппарат управления предназначен для дистанционного пропорционального и дискретного электроуправления электромагнитами гидрораспределителей.

АУРСП выполнен в виде единого функционально и конструктивно законченного блока, содержащего электронную схему и рукоятку-манипулятор

Аппарат управления обеспечивает формирование сигналов управления пропорциональными электромагнитами в зависимости от угла отклонения рукоятки, а также формирование трех дискретных сигналов управления электромагнитами при нажатии на кнопки, расположенные в верхней части рукоятки.

Электронная схема АУРСП содержит бесконтактные датчики положения рукоятки, микропроцессорную информационно-измерительную схему, источник вторичного электропитания и силовые электронные ключи-регуляторы тока.

АУРСП подключается непосредственно к электромагнитам гидрораспределителя. Между выходами аппарата управления и электромагнитами допускается включение концевых выключателей и контактов реле.

Основные технические данные

Параметр Значение
Число выходных сигналов
  • пропорциональных
    4
    • дискретных
      3
      • контрольных
        4
        • выходов на отсечной клапан
          1
          Напряжение питания, В от 16 до 32
          Максимальный выходной ток пропорциональных выходов, А
          • для модификаций АУРСП23.2, АУРСП23.2-01
            2,1
            • для АУРСП23.2-02
              0,85
              Максимальный выходной ток:
              • дискретных выходов, А
                3
                • контрольных, мА
                  10
                  • выхода на отсечной клапан, А
                    3
                    Номинальное сопротивление пропорциональных электромагнитов (сопротивление нагрузки), Ом:
                    • для модификаций АУРСП23.2, АУРСП23.2-01
                      от 2,4 до 0,6
                      • для АУРСП23.2-02
                        21
                        Номинальное сопротивление дискретных электромагнитов и электромагнита отсечного клапана, Ом от 10 до 40
                        Угол отклонения рукоятки от нейтрального положения, град. 25±3
                        Зона нейтрального положения, град., не более 3
                        Максимальное усилие на рукоятке при отклонении, Н:
                        • в основных направлениях
                          10
                          • при совмещении операций
                            15
                            Допустимые вибрационные нагрузки
                            • максимальное ускорение, м/с2
                              50
                              • в диапазоне частот, Гц
                                от 50 до 200
                                Ударные нагрузки, g, не более 10
                                Износоустойчивость, переключений, не менее 1 млн.
                                Диапазон рабочих температур, °C от минус 40 до +55
                                Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                                Габаритные размеры, мм, не более 100 × 100 × 280
                                Масса, кг, не более 1,5

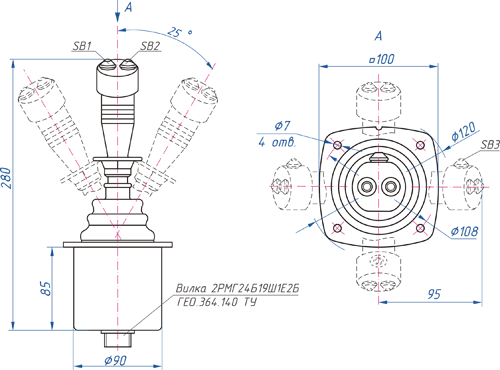

                                Габаритные и присоединительные размеры

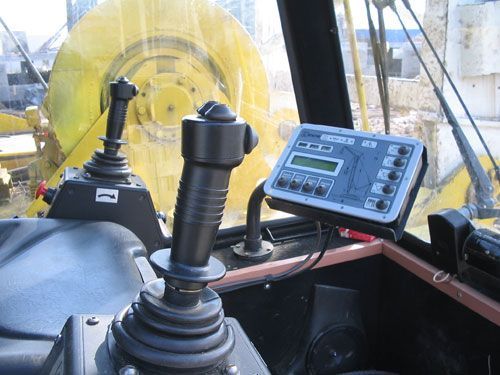

                                Установка аппаратов управления на кране ДЭК-361
