Педали напольные серии МН1

Педали напольные серии ПН7
Основные особенности
  • равномерное усилие нажатия по всему рабочему ходу педали
  • противоскользящий резиновый протектор площадки
  • программируемый электронный бесконтактный сенсор
  • удобный и быстрый монтаж на любую технику
  • стойкость к воде, маслу и дизельному топливу

Предназначены для преобразования управляющих усилий оператора в электронный сигнал.

Педали используются совместно с блоком управления двигателя для регулирования частоты вращения и управления топливоподачей двигателей строительно-дорожной техники.

Микропроцессорный датчик положения педали разработан с учетом широкого модельного ряда двигателей различных производителей и программируется по заказу потребителя. Сенсор является полностью герметичным и не содержит подвижных изнашивающихся частей.

По заказу потребителя педаль может комплектоваться соединительными жгутами, выполненными по согласованным чертежам.

По электрическим характеристиками и установочным размерам педали взаимозаменяемы с педалями серии МТ7000 компании «Конгсберг Аутомотив» (Kongsberg Automotive).

Обозначение исполнений

  МН1 .   1   1   3   0 3   2   Н   В 42
Наименование серии                                                             Передаточная характеристика
Обозначение 1й канал 2й канал
Для педалей с одинарным выходом
00 или без обозначения От 1,10В ±0,10 В до 4,20 В±0,15 В -
Для педалей с одинарным выходом и сигналом холостого хода
20 0.4В ±0,10 В до 3,85 В±0,15 В 4.4В ±0,6 В (когда отпущена)
0,5 В±0,5 В
Для педалей со сдвоенным выходом
00 или без обозначения от 0,55В ±0,10 В до 2,10 В±0,15 В От 1,10В ±0,10 В до 4,20 В±0,15 В
42 от 0,33В ±0,10 В до 2,23 В±0,13 В От 0,65В ±0,10 В до 4,45 В±0,15 В
51 от 0,85В ±0,10 В до 4,2 В±0,15 В От 0,85В ±0,10 В до 4,20 В±0,15 В
Цвет нажимной площадки:
1 — черный
2 — ярко-оранжевый
                                                            Количество выходных сигналов:
A — одинарный выход
H — одинарный выход + сигнал холостого хода (Idle Validation Signal)
К — одинарный выход + сигнал включения пониженной передачи (Kick down)
C — одинарный выход + сигнал переключения точки включения (Shift point transition)
В — два выхода
Резиновая накладка:
0 — не установлена
1 — установлена
3 — установлена ярко-оранжевая
                                                            Покрытие контактов:
Н — никель/олово
А — золото
Начальный угол наклона:
1 — 30°
2 — 35°
3 — 40°
4 — 45°
                                                            Длина кабеля:
1 — 150 мм
2 — 200 мм
6 — 600 мм
7 — 700 мм
Кик-даун (механический):
1 — установлен
0 — не установлен
                                                            Электрическое подключение:
1 — вилка AMP Superseal 1.5 (4 контакта)
2 — разъем Deutsch (3 контакта)
3 — вилка AMP Superseal 1.5 (6 контакта)

Основные технические данные

Параметр Значение
Напряжение питания, В 5±0,5
Диапазон выходного напряжения, В от 0,3 до 4,5
Рабочий ход, град. 25
Максимальное усилие нажатия, Н
  • Основной рабочий ход
    50
    • Кик-даун (механический)
      120
      Диапазон температур, °C
      • рабочих
        от минус 40 до +55
        • предельных
          от минус 50 до +65
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
          Допустимые вибрационные нагрузки, не более
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 250
              Допустимые ударные нагрузки, м/с2, не более 100
              Масса, кг, не более 2,5

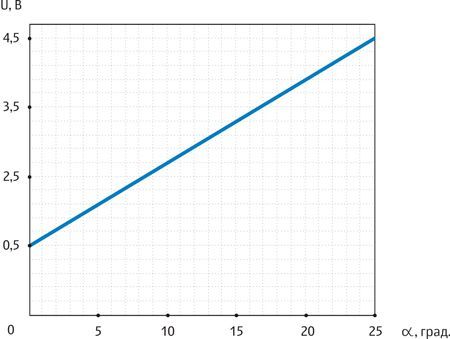

              Зависимость выходного сигнала от угла отклонения для педали напольной МН1.1030–17НВ–C

              График зависимости МН1

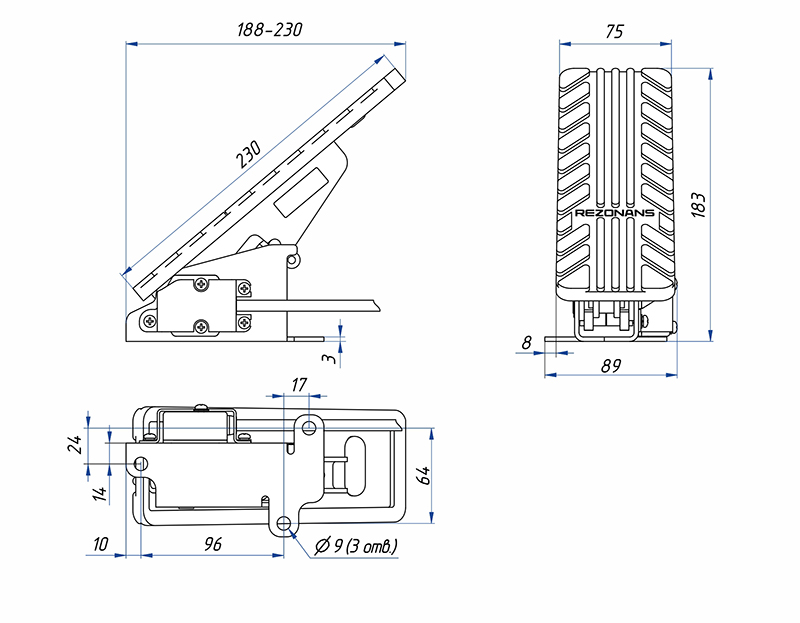

              Габаритные и присоединительные размеры

              Габаритные и присоединительные размеры МН1

              Техническое описание педали напольной серии МН1
              PDF, 260 КБ
