Счетчик моточасов-вольтметр УК34.2

Основные особенности
  • выполнение функций счетчика моточасов и вольтметра одним указателем
  • стандартный «автотракторный» корпус
  • 6-ти разрядный цифровой индикатор

Предназначен для измерения и отображения в цифровом виде времени наработки двигателя и напряжения бортовой сети автотракторной и строительно-дорожной техники, а также для измерения времени наработки промышленных электроустановок для своевременного проведения их технического обслуживания.

Указатель работает в составе электрооборудования строительно-дорожной техники с номинальным напряжением бортовой сети как 12В так и 24В, а также в качестве счетчика времени наработки в составе промышленных электроустановок с питанием постоянным напряжением от 9 до 36В. Требуемый режим работы определяется схемой включения указателя.

Может работать в режиме счетчика моточасов/вольтметра, при котором на индикаторе постоянно отображается напряжение бортовой сети, а подсчет времени наработки производится только при работе двигателя, и в режиме счетчика наработки, при котором подсчет и отображение времени наработки производятся постоянно при наличии напряжения питания.

В режиме счетчика моточасов/вольтметра указатель также контролирует напряжение бортовой сети (напряжение на аккумуляторной батарее) и сигнализирует миганием символа при его выходе за допустимые пределы.

Основные технические данные

Параметр Значение
Номинальное напряжение питания, В 12 и 24
Диапазон рабочих/измеряемых напряжений, В от 9 до 36
Диапазон отображения времени наработки, моточасов от 0 до 9999
Дискретность показаний:
  • измеряемого напряжения, В
    0,1
    • времени наработки, моточасов
      1
      Дискретность отсчета времени наработки, сек. 1
      Погрешность измерения напряжения, В, не более
      • в диапазоне температур от 0 до +55°С
        0,1
        • в диапазоне температур от минус 40 до +55°С
          0,3
          Погрешность отсчета времени наработки, %, не более
          • в диапазоне температур от 0 до +55°С
            1
            • в диапазоне температур от минус 40 до +55°С
              3
              Граничные значения напряжений, при которых включается (отключается) мигание сигнализирующего символа, В
              • повышенное значение для 12В
                15,6 (15,0)
                • пониженное значение для 12В
                  10,7 (11,4)
                  • повышенное значение для 24В
                    31,2 (30,0)
                    • пониженное значение для 24В
                      21,5 (22,8)
                      Допустимое напряжение на входе «Д», В до +Uпит
                      Порог напряжения включения отсчета времени наработки (среднее значение) по входу «Д», В, не более 1
                      Входное сопротивление входа «Д», кОм 10
                      Потребляемый ток, мА, не более 150
                      Высота цифр индикатора, мм 9,2
                      Диапазон рабочих температур, °C от минус 40 до +55
                      Допустимые вибрационные нагрузки, не более
                      • максимальное ускорение, м/с2
                        50
                        • в диапазоне частот, Гц
                          от 50 до 200
                          Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                          Габаритные размеры, мм, не более 65 × 43
                          Масса, г, не более 130

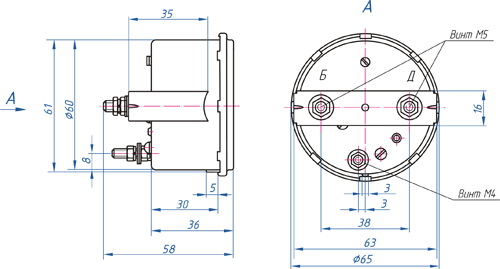

                          Габаритные и присоединительные размеры

                          Техническое описание УК34.2
                          PDF, 480 KB
