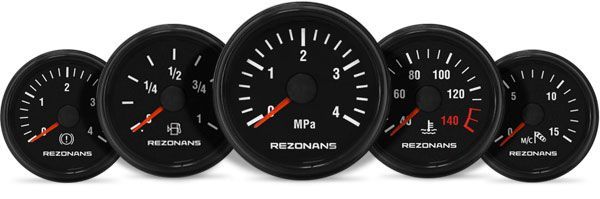

Указатель УК2.5

Основные особенности
  • корпус диаметром 60 мм
  • подсветка шкалы и стрелки указателя для работы в темное время суток
  • процедура инициализации указателя при включении питания, позволяющая оценить его работоспособность
  • устойчивость входа к замыканиям на «массу» и плюс бортовой сети

Предназначен для отображения показаний датчиков с выходным сигналом 4–20 мА.

Указатель имеет вход для подсветки шкалы для работы в темное время суток с возможностью регулировки уровня яркости подсветки внешним регулятором (потенциометром).

Содержит внутреннюю систему ограничения положения стрелки в крайних положениях, предотвращающую выход указателя из строя при выходе входного сигнала за номинальный диапазон, а также при подаче сигнала обратной полярности.

При выходе сигнала от датчика за рамки 4–20 мА стрелка выходит за пределы шкалы указателя на 5 град., что позволяет своевременно диагностировать замыкания/обрыв выхода или отказ датчика.

По заказу потребителя возможна реализация указателя с сохранением положения стрелки при отключении питании (например, для считывания показаний указателя уровня топлива без подачи напряжения).

Указатель может быть реализован с любым рисунком лицевой панели

Основные технические данные

Параметр Значение
Установочный диаметр, мм 60
Номинальное напряжение питания, В 24
Диапазон рабочих напряжений, В от 18 до 32
Номинальный диапазон входного сигнала, мА от 4 до 20
Потребляемая мощность при номинальном напряжении, Вт, не более 2
Погрешность позиционирования стрелки, град. ±1
Диапазон температур, °C
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 65 × 65 × 70
          Масса, кг, не более 0,15

          Габаритные и присоединительные размеры

          Техническое описание УК2.5
          PDF, 445 KB
