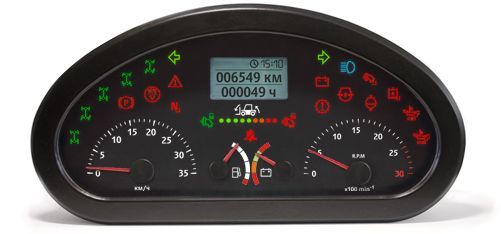

Панель приборов ПП7.2

Основные особенности
  • жидкокристаллический дисплей 128 × 64
  • возможность установки в рулевые колонки производства КОБО груп (COBO group, Италия)
  • надежные и высокоточные приводы указателей
  • встроенный счетчик времени наработки
  • звуковой сигнал, дублирующий включение аварийных индикаторов
  • светодиодная подсветка шкал и стрелок указателей

Предназначена для контроля и индикации режимов работы агрегатов автотракторной техники.

Обеспечивает измерение и индикацию:

  • скорости движения машины;
  • температуры охлаждающей жидкости — от 40 до 120 °С;
  • давление масла двигателя — до 10 кПа;
  • давления масла в трансмиссии — до 15 кПа;
  • давления воздуха в пневмосистеме — до 10 кПа;
  • частоты вращения коленчатого вала двигателя (тахометр) — до 2000 об/мин;
  • уровня топлива в баке;
  • напряжения бортовой сети — от 18 до 32 В;
  • текущего времени;
  • времени наработки машины — до 99999 час.

Содержит контрольные лампы соответствующего цвета, отображающие:

  • снижение давления масла двигателя ниже предельно допустимого;
  • засорение напорного фильтра системы ГТС;
  • падение давления масла в в системе насоса ГТС ниже предельно допустимого;
  • засорение воздушного фильтра двигателя;
  • повышение температуры масла в системе ГТС выше предельно допустимой;
  • понижение температуры масла в системе ГТС ниже предельно допустимой;
  • превышение температуры охлаждающей жидкости выше предельно допустимой;
  • выключение/выключение опасных гидравлических движений;
  • снижения уровня топлива ниже минимальной отметки;
  • разряд аккумулятора;
  • перевод рычага системы ГТС в нейтральное положение;
  • выключение сигнала устройчивости;
  • включение стояночного тормоза;
  • включения указателей поворота;
  • включения дальнего света фар;
  • продольный наклона машины;
  • установку колес в рабочее положение;
  • установку передних и задних колес в положени «прямо»;
  • установку рабочего положения колес;
  • включение/выключение режимов работы «краб» и «маневр»;
  • ошибку трансмиссии;
  • общую ошибку оборудования.

Обозначение индикаторов

1. Многофункциональный графический ЖК-дисплей с часами реального времени, счетчиком времени наработки, одометром, 2. Индикация включенной нейтрали ГСТ, 3. Индикация общей ошибки оборудования, 4. Индикация засоренности воздушного фильтра двигателя, 5. Режим работы «краб», 6. Индикация включенного стояночного тормоза, 7. Режим работы «Маневр», 8. Задние колеса установлены прямо, 9. Передние колеса установлены прямо, 10. Индикатор рабочего положения колес, 11. Спидометр, 12. Индикация выключения/выключения опасных гидравлических движений, 13. Индикация уровня топлива в баке 14. Индикация уровня заряда аккумулятора, 15. Индикация выключенного сигнала устойчивости, 16. Тахометр, 17. Индикация минимальной температуры масла ГТС, 18. Индикация максимальной температуры масла ГТС, 19. Индикация засоренности напорного фильтра ГСТ, 20. Индикация давления масла насоса ГТС, 21. Индикация аварийной температуры охлаждающей жидкости, 22. Индикация включенного дальнего света, 23. Индикатор аварийного давления масла в двигателе, 24. Указатели поворотов, 25. Индикация разряда аккумулятора, 26. Ошибка трансмиссии, 27. Индикатор продольного наклона машины.

Конфигурация, состав, пределы измерений указателей, а также количество и цвет свечения контрольных ламп могут быть изменены по требованию заказчика.

Основные технические данные

Параметр Значение
Рабочий диапазон напряжений, В от 8 до 18
Количество подключаемых аналоговых резистивных датчиков 5
Максимальная частота на входе измерения частоты скорости вращения вала двигателя, кГц 5
Количество контрольных ламп:
  • с замыканием на плюс бортовой сети
    13
    • с замыканием на общий провод
      5
      • общее количество контрольных ламп
        22
        Диапазон температур, °С
        • рабочих
          от минус 40 до +55
          • предельных
            от минус 50 до +65
            Климатическое исполнение по ГОСТ 15150 У2
            Степень защиты от внешних воздействующих факторов по ГОСТ 14254:
            • лицевой панели
              IP54
              • задней части панели
                IP3x
                Допустимые вибрационные нагрузки, не более
                • максимальное ускорение, м/с2
                  20
                  • в диапазоне частот, Гц
                    от 50 до 250
                    Допустимые ударные нагрузки, м/с2, не более 20
                    Габаритные размеры, мм, не более 290 × 145 × 68
                    Масса, кг, не более 1,4

                    Габаритные и присоединительные размеры

                    Габаритные и присоединительные размеры

                    Панель приборов ПП7.2 разработана для установки в кабине погрузчика с телескопической стрелой ПТС 4012.
